На автомобилях ВАЗ-2108, -2109 применяется
трехфазный генератор переменного тока типа
37.3701 со встроенным выпрямительным блоком и
микроэлектронным регулятором напряжения. Он
служит для питания потребителей электрическим
током и для зарядки аккумуляторной батареи.
Максимальная сила тока отдачи генератора (при
13 В и 5000 об/мин) составляет 55 А, а пределы
регулируемого напряжения 14,1+0,5 В. Основные
части генератора: ротор, статор, крышка 1 с
выпрямительным блоком 25, крышка 15 с подшипни-
ком 20, шкив с вентилятором 16 и щеткодержатель
с регулятором напряжения 12. Крышки и статор
стянуты в единое целое четырьмя стяжными болта-
ми 26. Ротор генератора представляет собой вра-
щающийся электромагнит. Стальные клювообразные
полюсные наконечники 17 и втулка 21, напрессо-
ванные на вал 6 ротора, образуют сердечник
электромагнита. Между полюсными наконечниками в
пластмассовом каркасе находится обмотка 22 ро-
тора, называемая обмоткой возбуждения. Ток в
обмотку подводится через медные контактные
кольца 3, к которым припаяны выводы обмотки.
Вал ротора вращается в двух шариковых подшипни-
ках 4 и 20, установленных в крышках 1 и 15.
Подшипники закрытого типа. Смазки, заложенной в
них при изготовлении, достаточно на весь срок
службы генератора. Задний подшипник 4 напрессо-
ван на вал ротора, а его наружная обойма поджи-
мается резиновым кольцом, помещенным в канавку
крышки. Передний подшипник 20 запрессован в
крышку 15 и для надежности зажат между двумя
стальными шайбами 18, стянутыми четырьмя винта-
ми. Концы винтов раскернены. Внутренняя обойма
этого подшипника, вместе с дистанционным коль-
цом 19, зажата гайкой крепления шкива между
ступицей шкива и ступенькой вала. Статор гене-
ратора состоит из сердечника 23 с обмоткой 24.
Сердечник набран из пластин электротехнической
стали, соединенных в четырех местах электрос-
варкой. В пазах сердечника уложена трехфазная
обмотка статора, концы которой соединены в
звезду без вывода нулевой точки. Выпрямитель,
преобразующий переменный ток генератора в пос-
тоянный, выполнен в виде выпрямительного блока
25. Он представляет собой две алюминиевые плас-
тины с запрессованными в них шестью диодами ти-
па ВА-20 полупроводниковыми приборами, пропус-
кающими ток только в одном направлении. Для
упрощения конструкции выпрямителя применены ди-
оды разной полярности "положительные" и "отри-
цательные". У положительных диодов на корпусе
создается "плюс" выпрямленного напряжения, а у
отрицательных "минус". Положительные диоды зап-
рессованы в пластину 35 выпрямительного блока,
а отрицательные - в пластину 37. Выпрямительный
блок крепится к крышке 1 тремя болтами 2, изо-
лированными вместе с пластиной 35 положительных
диодов от крышки пластмассовыми втулками. Гай-
ками болтов 2 одновременно зажимаются выводы
диодов и обмотки статора. С пластиной 35 соеди-
нен зажим "30" (8) генератора, являющийся выво-
дом "плюс" выпрямителя. Выводом "минус" являет-
ся масса генератора. На пластине 35
выпрямительного блока установлены также и три
дополнительных диода 34. Напряжение, снимаемое
с этих диодов, идет для питания обмотки возбуж-
дения 22 и схемы контроля исправности генерато-
ра с помощью контрольной лампы 39 разряда акку-
муляторной батареи. Напряжение генератора
регулируется микроэлектронным бесконтактным ре-
гулятором напряжения 12, закрепленным винтом на
крышке 1. Это неразборный и нерегулируемый узел
и в нем полностью отсутствуют какие- либо
электромагнитные реле с контактами. Замыкание
или размыкание цепи питания обмотки возбуждения
генератора происходит за счет открытия или зак-
рытия мощного выходного транзистора в регулято-
ре в зависимости от величины управляющего нап-
ряжения на выходе "Б" регулятора. В паз
регулятора напряжения вставляется пластмассовый
щеткодержатель с двумя щетками 11 и 13, через
которые питается обмотка возбуждения генерато-
ра. Щетка И соединена с выводом "В" регулятора
напряжения, а щетка 13 с выводом "Ш" Этот вывод
находится на внутренней стороне регулятора и не
маркируется на его корпусе. Работа генератора.
При включении зажигания замыкаются контакты "15
/1" и "30/1" выключателя зажигания, затем кон-
такты "30" и "87" реле зажигания (на рисунке не
показано), и через обмотку возбуждения генера-
тора начинает протекать ток, замыкающийся по
пути: "плюс" аккумуляторной батареи зажим "30"
генератора 38 монтажный блок 41 контакты "30" и
"87" реле зажигания предохранитель "5" монтаж-
ного блока дополнительные резисторы 42 и по па-
раллельной цепи через лампу 39 вывод "61" гене-
ратора вывод "В" регулятора 12 напряжения
обмотка 22 возбуждения вывод "Ш", выходной
транзистор регулятора напряжения "масса". Конт-
рольная лампа 39 разряда аккумуляторной батареи
горит, сигнализируя о том, что обмотка возбуж-
дения питается от аккумуляторной батареи. Про-
текающий по обмотке возбуждения ток создает
вокруг полюсов ротора магнитный поток. После
пуска двигателя ротор генератора вращается, и
под каждым зубцом статора проходит то южный, то
северный полюс ротора. Поэтому магнитный поток,
проходящий через зубцы статора, меняется по ве-
личине и направлению. Этот переменный магнитный
поток пересекает витки обмотки статора и созда-
ет в ней электродвижущую силу Переменное напря-
жение и ток, индуктированные в обмотке статора,
выпрямляются выпрямительным блоком и для пита-
ния потребителей используется уже выпрямленный
постоянный ток, снимаемый с зажима "30" генера-
тора. Одновременно с общего вывода дополнитель-
ных диодов 34 снимается выпрямленное напряжение
для питания обмотки возбуждения генератора. У
работающего исправного генератора напряжение на
зажиме "30" и на общем выводе дополнительных
диодов (штекер "61") одинаковы. Поэтому ток че-
рез контрольную лампу 39 не протекает, и она не
горит. В этом случае обмотка возбуждения гене-
ратора питается от выпрямителя на трех дополни-
тельных диодах, а аккумуляторная батарея заря-
жается генератором. Если контрольная лампа 39
горит, то это указывает на неисправность гене-
ратора, на то, что он либо вообще не дает нап-
ряжения, либо оно ниже напряжения аккумулятор-
ной батареи. В этом случае напряжение на
штекере "61" (напряжение генератора) ниже нап-
ряжений на зажиме "30" (напряжение аккумулятор-
ной батареи). Поэтому в цепи между ними проте-
кает ток, проходящий через контрольную лампу, и
она горит. С увеличением частоты вращения рото-
ра напряжение генератора повышается. Когда оно
начинает превышать уровень 13,6-14,6 В, то вы-
ходной транзистор в регуляторе напряжения 12
запирается, и ток через обмотку возбуждения
прерывается. Напряжение генератора падает,
транзистор в регуляторе отпирается и снова про-
пускает ток через обмотку возбуждения. Чем выше
частота вращения ротора генератора, тем больше
время запертого состояния транзистора в регуля-
торе, следовательно, тем сильнее снижается нап-
ряжение генератора. Описанный процесс запирания
и отпирания регулятора происходит с высокой
частотой. Поэтому колебания напряжения на выхо-
де генератора незаметны и практически можно
считать его постоянным, поддерживаемым на уров-
не 13,6-14,6 В.

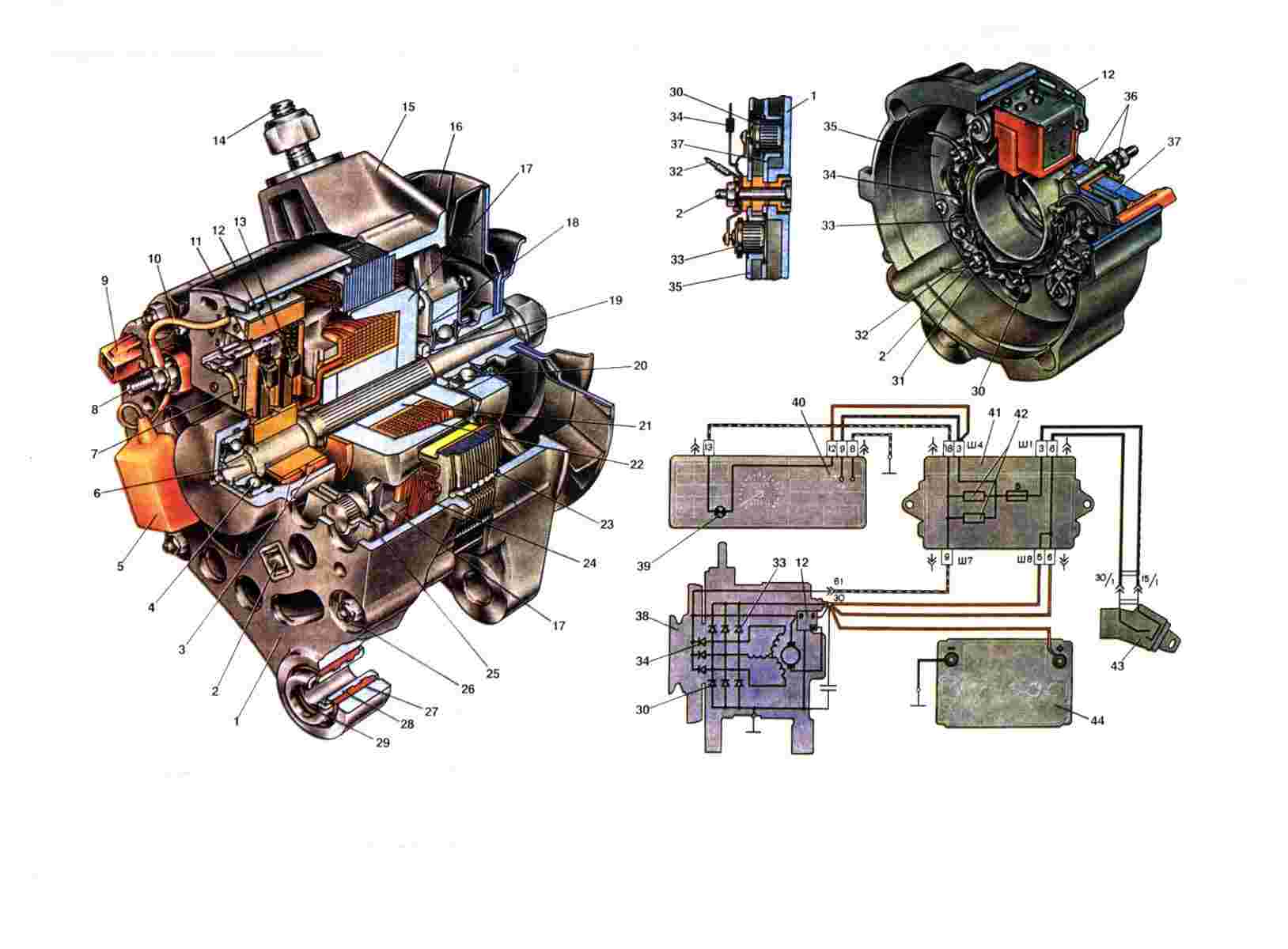

1. Крышка генератора со стороны контактных колец;
2. Болт крепления выпрямительного блока;
3. Контактные кольца;
4. Шариковый подшипник вала ротора со стороны контактных колец;
5. Конденсатор 2,2 мкф-120% для подавления радиопомех;
6. Вал ротора;
7. Провод общего вывода дополнительных диодов;
8. Зажим "30" генератора для подключения потребителей;
9. Штекер "61" генератора (общий вывод дополнительных диодов);
10. Провод вывода "Б" регулятора напряжения;
11. Щетка, соединенная с выводом "В" регулятора напряжения;
12. Регулятор напряжения;
13. Щетка, соединенная с выводом "Ш" регулятора напряжения;
14. Шпилька для крепления генератора к натяжному устройству;
15. Крышка генератора со стороны контактных колец;
16. Крыльчатка вентилятора со шкивом привода генератора;
17. Полюсный наконечник ротора;
18. Шайбы крепления подшипника;
19. Дистанционное кольцо;
20. Шариковый подшипник вала ротора со стороны привода;
21. Стальная втулка:
22. Обмотка ротора (обмотка возбуждения);
23. Сердечник статора;
24. Обмотка статора;
25. Выпрямительный блок;
26. Стяжной болт генератора;
27. Буферная втулка;
28. Втулка;
29. Поджимная втулка;
30. Отрицательный диод;
31. Изолирующая пластина:
32. Фазный вывод обмотки статора;
33. Положительный диод:
34. Дополнительный диод;
35. Держатель положительных диодов;
36. Изолирующие втулки;
37. Держатель отрицательных диодов;
38. Генератор;
39. Контрольная лампа разряда аккумуляторной батареи;
40. Вольтметр;
41. Монтажный блок;
42. Дополнительные резисторы по 100 Ом, 2 Вт;
43. Выключатель зажигания;
44. Аккумуляторная батарея.
|
