Для пуска двигателя применяется стартер СТ-221 мощностью 1,3 кВт, с электромагнитным включени- ем шестерни привода, с роликовой обгонной муф- той и дистанционным управлением. С 1986 г. на автомобилях устанавливается взаимозаменяемый стартер 35.3708 с двухобмоточным тяговым реле и торцевым коллектором. Стартер СТ-221 представ- ляет собой четырехшеточный, четырехполюсный электродвигатель постоянного тока со смешанным возбуждением и состоит из корпуса 41 с обмотка- ми возбуждения, якоря с приводом, двух крышек 11 и 28 и тягового электромагнитного реле. Крышки и корпус стянуты в единое целое двумя шпильками, ввернутыми в крышку И. Внутри сталь- ного корпуса закреплены винтами четыре полюса 40. На полюсы надеты катушки обмотки. Корпус вместе с полюсами и катушками образует статор стартера. Две катушки обмотки статора являются сериесными, т.е. соединены с обмоткой якоря последовательно, а две другие шунтовыми, присо- единенными параллельно обмотке якоря. Поэтому возбуждение стартера и называется смешанным. Оно обеспечивает сравнительно низкую частоту вращения якоря на холостом ходу без нагрузки, что уменьшает износ втулок подшипников вала якоря, облегчает условия работы обгонной муфты и предотвращает разнос якоря. Якорь стартера состоит из вала 37, сердечника с обмоткой 42 из медной ленты и коллектора 33, выполненного в виде пластмассовой втулки с залитыми в ней мед- ными пластинами. Вал якоря вращается в двух ме- таллокерамических втулках 38, запрессованых в крышки стартера и пропитанных маслом. Осевой свободный ход вала якоря регулируется подбором шайб 54 и должен быть в пределах 0,07-0.7 мм (у стартера 35.3708 - не более 0,5 мм). На перед- нем конце вала якоря установлен привод старте- ра, состоящий из роликовой обгонной муфты и шестерни 1. Назначение обгонной муфты - переда- вать крутящий момент от вала якоря стартера к венцу маховика при пуске двигателя, а после пуска, работая в режиме обгона, не допускать передачи крутящего момента от маховика на якорь. Иначе может произойти выброс обмотки якоря из пазов сердечника из-за "разноса" - чрезмерно высокой частоты вращения якоря махо- виком работающего двигателя. Обгонная муфта состоит из наружного кольца 5 с роликами 3 и внутреннего кольца, объединенного с шестерней 1 привода. Наружное кольцо имеет три паза с от- верстиями, в которых находятся стальные ролики с пружинами, плунжерами и направляющими стерж- нями. Лазь для роликов - с переменной шириной. В широкой част* паза ролики могут свободно вра- щаться, а в узкой - заклиниваются между наруж- ным и внутренним кольцами. Электромагнитное тя- говое реле стартера служит для ввода шестерни привода в зацепление с венцом маховика и для замыкания цепи питания обмоток якоря и статора. Магнитную систему реле образуют фланцы 15 и 20, ярмо (окружающее обмотку) и сердечник 19, зап- рессованный во фланец 20. На каркасе из латун- ной трубки и пластмассовых щек намотана катушка реле. На стартерах выпуска 1981 г. имеется две обмотки: удерживающая и втягивающая. Обе обмот- ки намотаны в одну сторону. Начала обмоток при- паяны к штекеру "50". Конец удэрживающей обмот- ки приварен к фланцу 20 реле (т.е. соединен с "массой"), а конец втягивающей обмотки соединен с нижним контактным болтом 27 реле. Стартер 35.3708 отличается от стартера СТ-221 примене- нием торцевого коллектора и обмотками статора. Торцевой коллектор выполнен в виде пластмассо- вого диска с залитыми в нем медными пластинами. Такой коллектор способствует более стабильной и длительной работе щеточного контакта, уменьша- ется расход меди, и снижается масса стартера. Обмотка статора состоит из трех сериесных и од- ной шунтовой катушки, что позволило увеличить крутящий момент якоря. В остальном конструкция стартера 35.3708 такая же, как у стартера СТ-221. Работа стартера. При повороте ключа в положение И ("Стартер") замыкаются контакты "30" и "50" выключателя зажигания, и через об- мотки тягового реле начинает протекать ток. Под действием этого тока возникает магнитное усилие около 10-12 кгс, втягивающее якорь реле до соп- рикосновения с сердечником 19. При этом кон- тактная пластина замыкает контакты 25 и 27. У стартера с двухобмоточным тяговым реле при за- мыкании контактных болтов втягивающая обмотка обесточивается, так как оба ее конца оказывают- ся со единенными с "плюсом" аккумуляторной ба- тареи. Поскольку якорь уже втянут в реле, то для удержания якоря в этом положении требуется сравнительно небольшой магнитный поток, который и обеспечивает одна удерживающая обмотка. Пе- редвигаясь, якорь реле через рычаг 9 перемешаем обгонную муфту с шестерней. Ступица обгонной муфты, проворачиваясь на винтовых шлицах вала якоря стартера, поворачивает также и шестерню 1, что облегчает ее ввод в зацепление с венцом маховика. Кроме того, фаски на боковых кромках зубьев шестерни н венца маховика, а также бу- ферная пружина, передающая усилие от рычага 9 ступице 47 муфты, облегчают ввод шестерни в за- цепление и смягчают удар шестерни в венец махо- вика. Через замкнутые контакты реле идет ток питания статора и якоря. Якорь стартера начина- ет вращаться вместе со ступицей 47 и наружным кольцом обгонной муфты. Поскольку ролики муфты смещены пружинами в узкую часть паза наружного кольца, а шестерня тормозится венцом маховика, то ролики заклиниваются между кольцами обгонной муфты, и крутящий момент от вала якоря переда- ется через муфту и шестерню к венцу маховика. После пуска двигателя частота вращения шестерни начинает превышать частоту вращения якоря стар- тера. Внутреннее кольцо обгонной муфты (объеди- ненное с шестерней) увлекает ролики в широкую часть паза наружного кольца 5, сжимая пружины плунжеров. В этой части паза ролики свободно вращаются, не заклиниваясь, и крутящий момент от маховика двигателя не передается на вал яко- ря стартера. После возвращения ключа в положе- ние 1 ("Зажигание") цепь питания обмоток тяго- вого реле размыкается. Якорь реле под действием пружины 12 возвращается в исходное положение, размыкая контакты 25 и 27 и возвращая обгонную муфту с шестерней в исходное положение. Пружина 12 через рычаг, диск 44 и ограничитель 43 давит на якорь в сторону крышки 28. Стальной тормоз- ной диск 31 вала якоря упирается в тормозной диск 30 крышки, и якорь быстро прекращает вра- щение. У стартера 35.3708 торможение якоря про- исходит за счет трения щеток о коллектор.

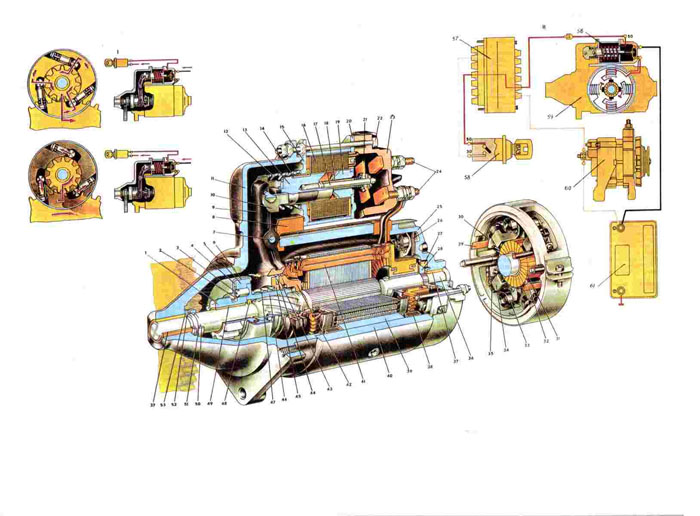

1. Шестерня привода;
2. Упорное полукольцо обгонной муфты;
3. Ролик обгонной муфты;
4. Центрирующее кольцо обгонной муфты;
5. Наружное кольцо обгонной муфты;
6. Кожух обгонной муфты;
7. Ось рычага привода включения шестерни стартера;
8. Уплотнительная заглушка крышки стартера;
9. Рычаг привода включения шестерни стартера;
10. Тяга якоря реле;
11. Крышка стартера со стороны привода;
12. Возвратная пружина якоря реле;
13. Якорь реле стартера;
14. Скользящая втулка;
15. Передний фланец реле;
16. Обмотка реле;
17. Стержень якоря;
18. Скользящая втулка стержня якоря;
19. Сердечник реле;
20. Фланец сердечника;
21. Щека каркаса обмотки реле;
22. Пружина стержня якоря;
23. Стяжной болт реле стартера;
24. Контактная пластина;
25. Верхний контактный болт;
26. Крышка реле;
27. Нижний контактный болт;
28. Крышка стартера со стороны коллектора;
29. Внутренняя изолирующая пластина положительного щеткодержателя;
30. Тормозной диск крышки;
31. Тормозной диск вала якоря;
32. Клемма щетки стартера;
33. Коллектор;
34. Пружина щетки:
35. Щеткодержатель;
36. Щетка стартера;
37. Вал якоря;
38. Втулка крышки стартера;
39. Шунтовая катушка обмотки статора;
40. Полюс статора;
41. Корпус стартера:
42. Обмотка якоря;
43. Ограничитель хода выключения шестерни:
44. Ограничительный диск хода шестерни;
45. Поводковое кольцо;
46. Центрирующий диск;
47. Ступица обгонной муфты;
48. Буферная пружина;
49. Вкладыш ступицы обгонной муфты;
50. Втулка шестерни привода;
51. Ограничительное кольцо хода шестерни;
52. Стопорное кольцо;
53. Упорная шайба вала якоря;
54. Регулировочная шайба осевого свободного хода;
55. 1.Схема работы обгонной муфты;
56. 11.Схема включения стартера.
