Коробка передач четырехступенчатая. Все детали ее расположены в двух базовых деталях: в карте- ре 79 и задней крышке 75. В картере установлены первичный вал 18, вторичный вал 50 в сборе с шестернями и синхронизаторами и промежуточный вал 5. Первичный вал вращается в двух подшипни- ках, передний расположен в торце коленчатого вала, задний подшипник 13 в гнезде передней стенки картера. Его установочное кольцо зажато между картерами сцепления и коробки передач. На валу подшипник зажат между буртиком вала и пру- жинной шайбой И, которая запирается на валу стопорным кольцом 12. При такой фиксации под- шипника в гнезде и на валу исключается осевое смещение вала. Первичный вал изготовлен вместе с косозубым венцом шестерни 10. находящимся в постоянном зацеплении с шестерней 9 промежуточ- ного вала. С торца вала на обработанный поясок напрессован, а затем припаян медью прямозубый венец 42 синхронизатора IV передачи. В этом же торце вала проточено гнездо под игольчатый под- шипник 40 вторичного вала. На шлицах вала рас- положен ведомый диск сцепления. Вторичный вал 50 является как бы продолжением первичного ва- ла. Он опирается на три подшипника. Игольчатый подшипник 40 расположен в торце первичного ва- ла, промежуточный 53 в задней стенке картера, а задний двухрядный подшипник 70 - в гнезде зад- ней крышки коробки передач. Промежуточный под- шипник удерживается от смещения в гнезде уста- новочным кольцом и стопорной пластиной 54, которая крепится к стенке картера винтами. На валу подшипник зажат между втулкой 52 и шестер- ней 55 заднего хода под усилием пружинной шайбы 11, которая удерживается на валу стопорным кольцом 12. Задний подшипник 70 зажат гайкой 66 между шестерней 73 привода спидометра и фланцем 65 эластичной муфты. Гайка контрится шайбой, которая отгибается на грань гайки. На выходе из крышки вторичный вал уплотнен сальником, рабо- чая кромка которого прилегает к шлифованной по- верхности фланца 65. Сальник защищен грязеотра- жателем 72. На цилиндрический поясок гайки плотно посажен резиновый уплотнитель 67, затем на конец вала напрессовано центрирующее кольцо 68 и установлено стопорное кольцо 69. На термо- обработанных шейках вторичного вала вращаются шестерни 48 и 49 III и 2 передач. Шестерня 51 1 передачи вращается на стальной термообработан- ной втулке 52, зажатой на валу между подшипни- ком 53 и ступицей синхронизатора. Указанные шестерни имеют по два венца. Косозубые венцы находятся в постоянном зацеплении с одноименны- ми шестернями промежуточного вала, а с прямозу- бы- ми венцами соединяются муфты 43 и 80 синх- ронизаторов при включении 1, И или III передач. На двух поясках вторичного вала выполнены по три глубоких паза, в которые заходят выступы ступиц муфт синхронизаторов. Ступица 44 синхро- низатора III и IV передач поджата к буртику ва- ла пружинной шайбой и стопорится на валу коль- цом. Другая ступица зажата между втулкой 52 и буртиком вала. От осевого смещения она удержи- вается вместе с промежуточным подшипником 53 и шестерней 55 пружинной шайбой И и стопорным кольцом 12. Шестерня 55 заднего хода соединена с валом шпонкой. Синхронизатор - инерционного типа, обеспечивает безударное включение пере- дач. Конструкция обоих синхронизаторов одинако- ва. Синхронизатор III и IV передач состоит из ступицы 44, скользящей муфты 43, двух блокирую- щих колец 46, пружин 47, стопорных колец 45 и венцов синхронизаторов первичного вала и шес- терни 48 III передачи. Промежуточный вал 5 вы- полнен в виде блока четырех шестерен. Вал вра- щается в двухрядном шарикоподшипнике 6 и роликовом цилиндрическом подшипнике 77. Подшип- ник крепится на валу болтом 7 через пружинную и плоскую шайбы. Роликоподшипник зажат на валу между буртиком вала и шестерней 20 заднего хо- да. Эта шестерня установлена на шлицы вала и удерживается на них стопорным кольцом. Промежу- точная шестерня 21 заднего хода расположена на оси 76 на металлокерамической втулке. Ось уста- новлена в отверстиях стенки картера и прилива задней крышки коробки передач и стопорится пластиной 54. Включение и переключение передач осуществляется через механический привод, сос- тоящий из рычага 29. трех штоков с вилками, фиксаторов и замкового устройства. Рычаг перек- лючения передач выполнен разъемным, чтобы об- легчить снятие и установку коробки передач на автомобиле. Стержень рычага соединен с самим рычагом через эластичные втулки демпфера, кото- рые поглощают вибрации и обеспечивают более мягкое включение передач. Рычаг переключения передач смонтирован в задней крышке 75. На трех шпильках гайками с пружинными шайбами к крышке крепятся направляющая чашка 25 рычага, шаровая опора 26 и фланец уплотнительного чехла 62. Между ними установлены уплотнительные проклад- ки. Рычаг 29 имеет опорный шар, который поджи- мается пружиной 28 к поверхности шаровой опоры. Эта же пружина поджимает сверху к шаровой опоре сферическую шайбу 27. Чтобы шарнир рычага не проворачивался в шаровой опоре, в опорный шар запрессован штифт 63. конец которого заходит в отверстие опоры. Шаровая опора защищена резино- вым чехлом 62, а место выхода рычага в салон автомобиля уплотнено снизу манжетой. Перемеще- ние муфт синхронизаторов и промежуточной шес- терни заднего хода осуществляется вилками, ко- торые закреплены на штоках болтами. Шток 33 вилки включения III и IV передач установлен в отверстиях передней и задней стенок картера, а штоки 32 и 35 в отверстиях задней стенки и при- лива картера. В нейтральном и включенном поло- жениях штоки удерживаются шариковыми фиксатора- ми, которые поджимаются к гнездам штоков пружинами 37. Фиксаторы закрываются общей крыш- кой 38. Чтобы исключить одновременное включение двух передач, в приводе имеется замковое уст- ройство, состоящее из трех блокировочных суха- рей 34. Два крайних сухаря большего диаметра установлены в отверстии задней стенки, а сред- ний в отверстии штока 33.

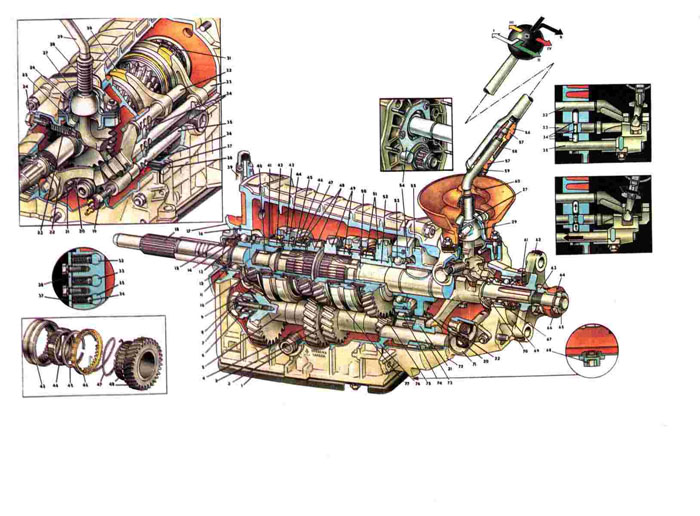

1. Нижняя крышка;
2. Пробка заливного и контрольного отверстия;
3. Шестерня второй передачи промежуточного вала;
4. Шестерня третьей передачи промежуточного вала;
5. Промежуточный вал;
6. Передний подшипник промежуточного вала;
7. Болт зажимной шайбы:
8. Зажимная шайба переднего подшипника промежуточного вала;
9. Шестерня постоянного зацепления промежуточного вала:
10. Шестерня постоянного зацепления первичного вала;
11. Пружинная шайба;
12. Стопорное кольцо;
13. Задний подшипник первичного вала;
14. Сальник первичного вала;
15. Передняя крышка коробки передач;
16. Установочное кольцо подшипника;
17. Картер сцепления;
18. Ведущий вал коробки передач;
19. Включатель фонаря заднего хода;
20. Шестерня заднего хода промежуточного вала;
21. Промежуточная шестерня заднего хода;
22. Вилка включения заднего хода;
23. Оттяжная пружина рычага переключения передач;
24. Болт оттяжной пружины;
25. Направляющая чашка рычага переключения передач;
26. Шаровая опора рычага;
27. Сферическая шайба;
28. Пружина;
29. Рычаг переключения передач;
30. Вилка включения 1 и 11 передач;
31. Вилка включения III и IV передач;
32. Шток вилки включения 1 и 11 передач;
33. Шток вилки включения 111 и IV передач;
34. Блокировочные сухари;
35. Шток вилки включения заднего хода;
36. Шариковый фиксатор штока;
37. Пружина фиксатора:
38. Крышка фиксатора;
39. Сапун;
40. Игольчатый подшипник переднего конца ведомого вала;
41. Упорная шайба пружины синхронизатора:
42. Зубчатый венец синхронизатора IV передачи;
43. Скользящая муфта синхронизатора III и IV передач;
44. Ступица скользящей муфты синхронизатора 111 и IV передач;
45. Стопорное кольцо синхронизатора;
46. Блокирующее кольцо синхронизатора;
47. Пружина синхронизатора;
48. Шестерня и зубчатый венец синхронизатора III передачи;
49. Шестерня и зубчатый венец синхронизатора 11 передачи;
50. Вторичный вал;
51. Шестерня и зубчатый венец синхронизатора 1 передачи;
52. Втулка шестерни 1 передачи;
53. Промежуточный подшипник вторичного вала;
54. Стопорная пластина промежуточного подшипника;
55. Шестерня заднего хода вторичного вала;
56. Стопорное кольцо шестерни заднего хода промежуточного вала;
57. Упругая подушка демпфера рычага переключения передач;
58. Резиновая втулка демпфера;
59. Распорная втулка демпфера;
60. Запорная втулка демпфера;
61. Дистанционная втулка штока;
62. Внутренний чехол рычага переключения передач;
63. Направляющий штифт рычага;
64. Сальник заднего подшипника вторичного вала;
65. Фланец эластичной муфты карданного вала;
66. Гайка;
67. Уплотнитель центрирующего кольца;
68. Центрирующее кольцо;
69. Стопорное кольцо;
70. Задний подшипник вторичного вала;
71. Пробка сливного отверстия;
72. Грязеотражатель;
73. Ведущая шестерня привода спидометра;
74. Привод спидометра;
75. Задняя крышка коробки передач;
76. Ось промежуточной шестерни заднего хода;
77. Задний подшипник промежуточного вала;
78. Шестерня 1 передачи промежуточного вала
79. Картер коробки передач;
80. Скользящая муфта синхронизатора 1 и 11 передач.
