На автомобилях ВАЗ-2103, ВАЗ-2106 в основном применяется классическая система зажигания (схема IV). На ВАЗ-21065 может быть установлена бесконтактная система зажигания (схема VI). Ка- тушка зажигания. В классической системе зажига- ния применяются катушки зажигания Б117А, а в бесконтактной - 27.3705, различающиеся данными обмоток и некоторыми деталями. Катушка предс- тавляет собой трансформатор с двумя обмотками: первичной 4 и вторичной 5, и служит для преоб- разования тока низкого напряжения (12 В) в ток высокого напряжения (11- 20кВ) для пробоя воз- душного зазора между электродами свечей зажига- ния. Свечи зажигания устанавливаются типа А-17ДВ для классической системы зажигания и А17ДВ-10 для бесконтактной, или аналогичные им свечи зарубежного производства. Конструкция свечей неразборная, традиционная. Зазор между электродами свечей составляет 0,5-0.6 мм для А- 17ДВ и 0,7-0,8 мм для А-17ДВ-10. Выключатель зажигания установлен на кронштейне вала рулево- го управления, состоит из корпуса с замком и противоугонным устройством и контактной части. Принцип действия устройства заключается в том, что после вынимания из замка ключа, установлен- ного в положение III (Стоянка), запорный стер- жень замка выдвигается, входит в паз вала руля и блокирует его. Электронный коммутатор приме- няется в бесконтактной системе зажигания для прерывания тока в первичной цепи катушки зажи- гания по сигналам бесконтактного датчика. Могут применяться взаимозаменяемые коммутаторы раз- личных марок: 3620.3734, HIM-52, ВАТ10.2 или PZE4020. Величина импульсов тока составляет 8-9 А. Предусмотрено автоматическое отключение тока через катушку зажигания через 2-5 сек при нера- ботающем двигателе, но включенном зажигании. Распределитель зажигания 30.3706 служит для прерывания тока в цепи низкого напряжения ка- тушки зажигания и распределения импульсов высо- кого напряжения по свечам зажигания. Распреде- литель зажигания установлен в левой передней части двигателя и приводится во вращение от винтовой зубчатой шестерни 27 (см. рис. 4). Прерыватель состоит из кулачка 51 с четырьмя выступами и стойки 54 с контактами, которые ку- лачок размыкает при вращении. К верхнему концу втулки кулачка припаяна опорная пластина 38 центробежного регулятора опережения зажигания с грузиками 49. Сбоку к корпусу распределителя прикреплен вакуумный регулятор, состоящий из корпуса 31 с крышкой 33, между которыми зажата гибкая диафрагма 32. К диафрагме крепится тяга 36, связанная с подвижной пластиной 56 прерыва- теля. Распределитель состоит из ротора 39 и электродов, установленных в пластмассовой крыш- ке 41. На роторе приклепаны центральный 44 и наружный 46 контакты ротора, между которыми в углублении находится помехоподавительный резис- тор 45. В центральный контакт ротора упирается подпружиненный угольный электрод 43. Датчик распределения зажигания 37.3706 применяется в бесконтактной системе зажигания. От распредели- теля зажигания 30.3706 он отличается только тем, что вместо прерывателя на подвижной плас- тине установлен бесконтактный датчик, а к опор- ной пластине 38 снизу прикреплен цилиндрический стальной экран с четырьмя прорезями. Бескон- тактный датчик работает на основе эффекта Холла и состоит из полупроводниковой пластинки с ин- тегральной микросхемой и постоянного магнита. Между ними имеется зазор, через который прохо- дит стальной экран. Когда в зазоре находится тело экрана, то магнитные силовые линии замыка- ются через экран и на пластинку не действуют. Если же в зазоре находится прорезь экрана, то на пластинку полупроводника действуют магнитное поле и с нее снимается разность потенциалов. Микросхема, встроенная в датчик, преобразует эту разность потенциалов в импульсы напряжения. Работа системы зажигания. При работе двигателя прерыватель прерывает ток в первичной обмотке катушки зажигания. В этот момент магнитное поле в катушке зажигания резко сжимается и, пересе- кая витки обмотки, индуктирует в ней ЭДС поряд- ка 12-24 кв. Ток высокого напряжения идет к центральной клемме распределителя зажигания, затем через контакты ротора к боковому электро- ду и далее к свече зажигания, создавая искровой разряд между ее электродами. Конденсатор 57 служит для гашения ЭДС самоиндукции в первичной обмотке катушки зажигания и для уменьшения иск- рения между контактами прерывателя. Если бы не было конденсатора, то ЭДС во вторичной обмотке не превышала бы 4000-5000 В. Для получения мак- симальной мощности двигателя необходимо воспла- менять горючую смесь несколько ранее прихода поршня в ВМТ, чтобы сгорание закончилось при повороте коленчатого вала на 10-15 после ВМТ. Каждой частоте вращения коленчатого вала необ- ходим свой угол опережения зажигания. Так при 750- 800 об/мин начальный угол опережения зажи- гания составляет 3-5 . С увеличением частоты вращения угол опережения зажигания должен уве- личиваться, и эту задачу выполняет центробежный регулятор опережения зажигания. При увеличении частоты вращения грузики 49 под действием цент- робежных сил расходятся и поворачивают опорную пластину 38 вместе с кулачком 51 прерывателя на угол А в направлении вращения валика. Выступы кулачка раньше размыкают контакты прерывателя и опережение зажигания увеличивается. Вакуумный регулятор изменяет опережение зажигания в зави- симости от нагрузки на двигатель. При небольших нагрузках содержание остаточных газов в горючей смеси высокое, смесь горит медленнее, ее надо поджигать раньше и наоборот. На диафрагму регу- лятора действует разрежение, отбираемое из зоны над дроссельной заслонкой первой камеры карбю- ратора. При небольших открытиях дроссельной заслонки (малая нагрузка) под действием разре- жения диафрагма 32 оттягивается и тягой 36 по- ворачивает подвижную пластину 52 прерывателя против направления вращения валика. Опережение зажигания увеличивается. По мере дальнейшего открытия дроссельной заслонки (увеличение наг- рузки) разрежение уменьшается и пружина отжима- ет диафрагму в исходное положение. Бесконтакт- ная система зажигания работает также, как и классическая, только вместо прерывателя ток в цепи первичной обмотки катушки зажигания преры- вает коммутатор по сигналам бесконтактного дат- чика в датчике-распределителе зажигания.

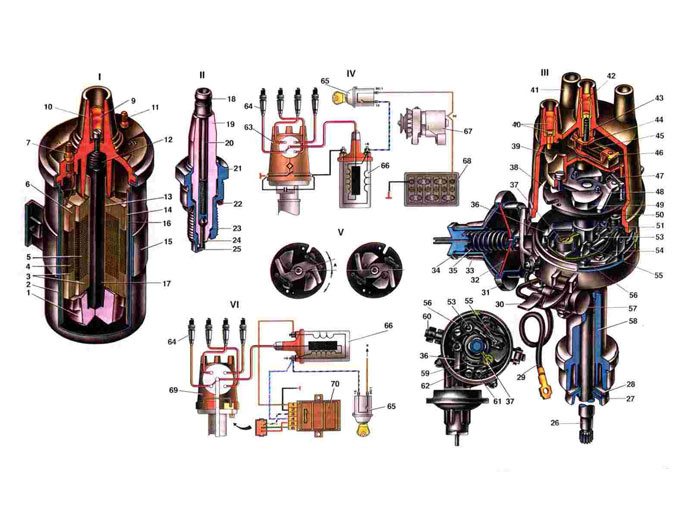

1. Изолятор;
2. Корпус катушки зажигания;
3. Изоляционная бумага обмоток;
4. Первичная обмотка;
5. Вторичная обмотка;
6. Изоляционная трубка первичной обмотки;
7. Клемма вывода конца первичной обмотки:
8. Контактный винт;
9. Клемма высокого напряжения;
10. Крышка;
11. Клемма "+E" вывода начала первичной и конца вторичной обмоток;
12. Пружина центральной клеммы;
13. Каркас вторичной обмотки:
14. Наружная изоляция первичной обмотки;
15. Скоба крепления;
16. Наружный магнитопровод;
17. Сердечник;
18. Контактная гайка;
19. Изолятор свечи зажигания:
20. Стержень;
21. Корпус свечи;
22. Уплотнительное кольцо;
23. Теплоотводящая шайба;
24. Центральный электрод;
25. Боковой электрод свечи зажигания;
26. Валик распределителя зажигания;
27. Маслоотражательная муфта валика;
28. Шайба:
29. Провод подвода тока и распределителю;
30. Запорная пружина крышки;
31. Корпус вакуумного регулятора;
32. Диафрагма;
33. Крышка вакуумного регулятора;
34. Гайка;
35. Пружина вакуумного регулятора;
36. Тяга вакуумного регулятора;
37. Смазочный фитиль (фильц) кулачка;
38. Опорная пластина регулятора опережения зажигания;
39. Ротор распределителя зажигания:
40. Боковой электрод с клеммой;
41. Крышка распределителя зажигания;
42. Центральный электрод с клеммой;
43. Уголек центрального электрода;
44. Центральный контакт ротора;
45. Резистор 5-6 ком для подавления радиопомех;
46. Наружный контакт ротора;
47. Пружина регулятора опережения зажигания;
48. Пластина центробежного регулятора;
49. Грузик регулятора опережения зажигания;
50. Изоляционная втулка;
51. Кулачок прерывателя;
52. Изоляционная колодка рычажка:
53. Рычажок прерывателя;
54. Стойка с контактами прерывателя;
55. Контакты прерывателя;
56. Подвижная пластина прерывателя;
57. Конденсатор 0,20-0,25 мкФ;
58. Корпус распределителя зажигания;
59. Подшипник подвижной пластины прерывателя;
60. Корпус масленки;
61. Винт клеммового зажима;
62. Стопорная пластина подшипника:
63. Распределитель зажигания;
64. Свечи зажигания;
65. Выключатель зажигания;
66. Катушка зажигания;
67. Генератор;
68. Аккумуляторная батарея;
69. Датчик-распределитель зажигания;
70. Коммутатор;
71. Угол опережения зажигания;
72. К источникам питания:
73. 1.Катушка зажигания;
74. 11.Свеча зажигания;
75. III.Распределитель зажигания;
76. IV.Схема классической системы зажигания;
77. V.Схема работы центробежного регулятора опережения зажигания.
78. VI.Схема бесконтактной системы зажигания.
