Вентиляция, отопление и обдув ветрового стекла осуществляется воздухом, всасываемым снаружи. Отопление салона обеспечивается воздухом, по- догреваемым в радиаторе 3 отопителя, который включен в систему охлаждения двигателя. Воздух отопления (на схеме работы отопителя показан стрелками) поступает через решетку капота авто- мобиля в коробку воздухопритока, расположенную под капотом в задней части передка кузова. От попадания задымленного воздуха из моторного от- сека коробка воздухопритока герметизируется ре- зиновым уплотнителем, поджимаемым к внутренней панели капота. Воздух в коробке резко меняет направление движения и поступает через люк, закрываемый крышкой 7 воздухопритока. в кожух 4 радиатора отопителя. При этом дождевая вода от- деляется от воздуха и стекает из коробки возду- хопритока по пластмассовой трубке через мотор- ный отсек наружу. Крышкой 7 воздухопритока регулируют количество воздуха, поступающего в салон через радиатор отопителя. Пластмассовый кожух 4 радиатора крепится на четырех шпильках к усилителю щитка передка под коробкой возду- хопритока, доступ к которому возможен под па- нелью приборов. Кожух радиатора с коробкой воз- духопритока герметизируются уплотнительной прокладкой. В кожухе 4 установлен радиатор 3 отопителя и герметизирован по периметру резино- вой прокладкой. Правый бачок радиатора разделен резиновой перегородкой на две полости. К бачку болтами крепится отводящая труба 6 и кран 29 с подводящей трубой 5. Концы труб выходят в мо- торный отсек через щиток передка и соединяются шлангами с системой охлаждения двигателя. Выход труб в моторный отсек герметизируется резиновым уплотнителем, который крепится к щитку передка двумя болтами. Воздух из радиатора 3 поступает в направляющий кожух и кожух 16 вентилятора. Направляющий кожух установлен между кожухами радиатора и вентилятора. Крепление осуществля- ется пружинными скобами к кожуху радиатора. В центре пластмассового направляющего кожуха с помощью пружинных скоб на двух эластичных по- душках установлен электродвигатель 2 с крыль- чаткой 30 вентилятора. На внутренней стенке ко- жуха крепится дополнительное сопротивление (резистор) 31, подключение и отключение которо- го в цепь электродвигателя производится трехпо- зиционным переключателем на панели приборов. Дополнительный резистор обеспечивает малую и большую скорости вращения вентилятора. Из кожу- ха вентилятора воздух поднимается через окно направляющего кожуха в воздухопровод И и далее через трубы 9 и поворотные дефлекторы 8 подает- ся на ветровое стекло или непосредственно в са- лон на пассажиров. Трубы дефлектора с воздухоп- роводом уплотнены резиновыми уплотнителями 10. Снизу кожуха вентилятора на скобах шарнирно ус- тановлена воздухораспределительная крышка 1, при открывании которой воздух направляется к ногам пассажиров. При этом количество воздуха, поступающего к дефлекторам, уменьшается. Управ- ление отопителем осуществляется переключателем электродвигателя вентилятора, поворотными деф- лекторами и двумя рукоятками рычагов 14 и 13 управления крышкой воздухопритока и краном ото- пителя. Верхняя рукоятка 13 управления краном отопителя соединена гибкой тягой 32 с рычагом крана и регулирует количество охлаждающей жид- кости, поступающей из системы охлаждения в ра- диатор отопителя. Нижняя рукоятка 14 соединена гибкой тягой 28 с рычагом крышки 7 воздухопри- тока и регулирует количество свежего воздуха, поступающего в отопитель. Для облегчения запо- минания положения рукояток управления на панели приборов слева имеются символы в виде треуголь- ников, вершины которых указывают, что крышка воздухопритока и кран закрыты. Вентиляция сало- на осуществляется через опускные и поворотные стекла дверей и через дефлекторы. Дополнитель- ный приток свежего воздуха может быть обеспечен открыванием крышки воздухопритока (при отведен- ной вправо рукоятке управления крышкой) и опус- канием воздухораспределительной крышки 1. Пово- ротными дефлекторами 8 можно направить воздушный поток на пассажиров. При небольшой скорости движения автомобиля количество приточ- ного воздуха можно увеличить, включив одну из скоростей вентилятора. Для предохранения от за- потевания ветрового стекла осенью и весной хо- лодный воздух направляют на ветровое стекло, переведя нижнюю рукоятку вправо, закрыв возду- хораспределительную крышку 1 и повернув дефлек- торы, чтобы струя воздуха распределялась как можно больше на площадь стекла. Если необходимо подогреть поступающий воздух, то верхнюю руко- ятку переводят частично вправо, тем самым регу- лируя поступление жидкости в радиатор. Для пре- дотвращения замерзания ветрового стекла в холодную погоду рукоятками открывают кран ото- пителя и крышку воздухопритока. Направление теплого воздуха регулируют дефлекторами. Для поступления теплого воздуха в нижнюю часть са- лона (к ногам пассажиров) открывают воздухо- распределительную крышку 1. В очень холодную погоду температура воздуха может быть в салоне повышена включением одной из скоростей электро- вентилятора и установкой крышки 7 воздухоприто- ка в положение частичного открывания. В этих условиях рекомендуется приоткрывать поворотные стекла дверей, чтобы исключить застой холодного воздуха и ускорить его прогрев во всем салоне. При необходимости быстрого прогрева ветрового стекла закрывают воздухораспределительную крыш- ку, а рукоятку управления краном переводят до отказа вправо. Теплый воздух дефлекторами нап- равляют только на ветровое стекло. При темпера- туре окружающего воздуха минус 25 С полностью включенный отопитель обеспечивает среднюю тем- пературу в салоне плюс 25 С. а в зоне ног води- теля и пассажиров плюс 30 С. Запрещается вклю- чать электровентилятор при закрытой крышке воздухопритока и открытом кране отопителя. Омы- ватель ветрового стекла Омыватель совместно со стеклоочистителем обеспечивает очистку ветрово- го стекла в любых условиях эксплуатации автомо- биля без его остановки. Струя жидкости смывате- ля смачивает ветровое стекло и облегчает движение щеток стеклоочистителя при очищении стекла от грязи и пыли. Омыватель состоит из насоса, емкости (бачка 26). трубок и жиклеров, подающих жидкость на стекло. До 1980 г. на ав- томобилях ВАЗ-2101 и ВАЗ-2102 применялись руч- ные насосы смывателя, а на ВАЗ-21011 - ножные. С 1980 г. на ВАЗ-2101 и ВАЗ-2102 ручной насос заменили ножным, а на ВАЗ-21011 стали устанав- ливать насос с электроприводом. Такой же насос устанавливается и на автомобилях ВАЗ-21013. В альбоме показан насос с ножным приводом. Бачок омывателя должен быть достаточно большим, чтобы обеспечить многоразовое пользование смывателем. На автомобилях ВАЗ2101 и ВАЗ-2102 первоначально устанавливали бачки вместимостью 0.75 л, а за- тем он был заменен бачком вместимостью 1 л. Та- кой же бачок устанавливался до 1980 г. и на ав- томобили ВАЗ-21011. Этот бачок изготавливался из полупрозрачной поливинилхлоридной пленки и имеет пластмассовую горловину, которая закрыта алюминиевой крышкой. Сквозь крышку пропущена трубка 25 подачи жидкости с сетчатым фильтром на конце. Бачок 26 крепится на двух крючках к брызговику левого переднего колеса. На автомо- били ВАЗ-21013, а с 1980 г. и на ВАЗ-21011 ус- танавливают двухлитровый бачок. Бачок имеет две горловины. Одна из них заливная, а на другой установлена крышка с электродвигателем и насо- сом. От насоса жидкость подается к жиклерам 22 и через прорези в распылителях 20 брызгается на стекло. Жиклеры состоят из корпуса 19 и распы- лителя 20 с крепежным винтом 21 и прокладками. Жиклеры установлены в отверстиях панели рамы ветрового окна с помощью эластичных пластмассо- вых втулок 18, надеваемых на корпус жиклера. Струя жидкости должна брызгать в верхнюю зону сектора, описываемого щеткой. Регулировка нап- равления струи осуществляется поворотом корпуса жиклера в пластмассовой втулке и поворотом рас- пылителя 20 после ослабления крепежного винта 21. Для смывателя применяется смесь специальной жидкости НИИСС- 4 или "Автоочиститель-1 сте- кол" (25-33 /о) с водой. Летом допускается при- менять только одну чистую воду без жидкости.

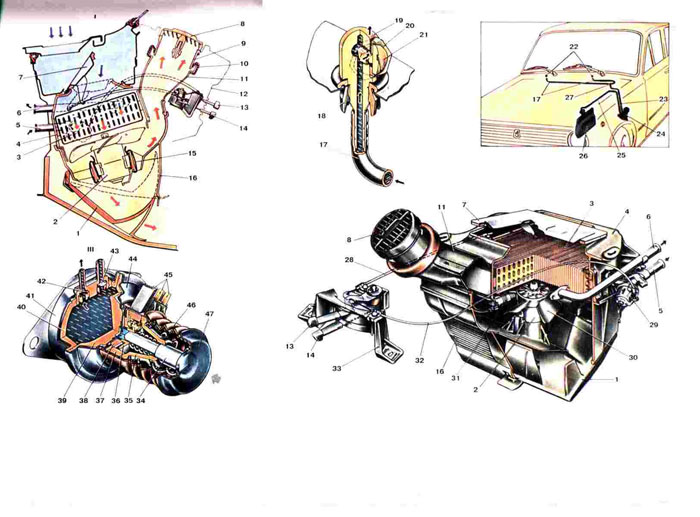

1. Воздухораспределительная крышки:
2. Электродвигатель:
3. Радиатор;
4. Кожух радиатора;
5. Подводящая труба;
6. Отводящая труба;
7. Крышка воздухопритока.
8. Левый поворачиваемый дефлектор. направляющий воздушный поток на ветровое стекло или в салон автомобиля;
9. Труба дефлектора;
10. Уплотнитель воздухопровода:
11. Воздухопровод;
12. Панель приборов:
13. Рукоятка рычага управления краном отопителя;
14. Рукоятка рычага управления крышкой воздухопритока:
15. Пружинная скоба крепления электродвигателя;
16. Кожух вентилятора:
17. Трубка подачи жидкости;
18. Втулка;
19. Корпус жиклера со штуцером;
20. Распылитель;
21. Винт;
22. Жиклеры смывателя ветрового стекла:
23. Трубка подачи жидкости от насоса;
24. Насос;
25. Трубка забора жидкости из бачка смывателя;
26. Бачок для жидкости;
27. Тройник;
28. Гибкая тяга крышки воздухопритока;
29. Кран отопигеля;
30. Крыльчатка вентилятора;
31. Дополнительный резистор;
32. Гибкая тяга крана отопителя;
33. Кронштейн рычагов управления;
34. Шток:
35. Направляющая штока:
36. Держатель подвижных контактов:
37. Колодка с контактами:
38. Направляющая держателя;
39. Диафрагма;
40. Корпус насоса;
41. Кожух;
42. Выпускной клапан;
43. Впускной клапан;
44. Крышка;
45. Штекеры контактов;
46. Чехол;
47. Кнопка:
48. 1. Схема работы отопителя;
49. 11. Жиклер омывателя;
50. III. Насос смывателя.
