В альбоме описана и наглядно показана конструк- ция легковых автомобилей ВАЗ-2101, ВАЗ2102 и их модификаций. выпускавшихся Акционерным общест- вом "АВТОБАЗ" с 1970 по 1988 г. Модификации от- личаются от базовых моделей, в основном, уста- новкой двигателей с другим рабочим объемом цилиндров. Компоновка (расположение узлов и аг- регатов) автомобилей выполнена по так называе- мой классической схеме, т.е. двигатель располо- жен спереди, а ведущими являются задние колеса. Двигатель максимально продвинут вперед, что обеспечивает оптимальное распределение массы по осям, а следовательно, хорошую устойчивость ав- томобиля на дороге. Салон расположен внутри ба- зы, т.е. в зоне наилучшей плавности хода, что повышает комфортабельность автомобиля при экс- плуатации на дорогах с плохим покрытием. В конструкции автомобилей учтены требования ак- тивной и пассивной безопасности, которым на Волжском автозаводе всегда уделялось большое внимание. Автомобили отвечают всем требованиям по безопасности Европейской Экономической ко- миссии ООН. Автомобили имеют хорошую комфорта- бельность, определяемую легкостью и удобством управления, формой, размерами, расположением и мягкостью сидений, обеспечивающих удобную по- садку водителя, эффективной вентиляцией кузова, хорошей обзорностью с места водителя, малой шумностью в салоне, минимальным влиянием коле- баний и вибраций кузова. Высокая динамика авто- мобилей способствует повышению средних скорос- тей движения и облегчает маневрирование. Двигатель. На автомобилях установлен четырех- тактный, карбюраторный, рядный двигатель 15 с верхним расположением распределительного вала. Все узлы двигателя, требующие регулировки или ухода, установлены в легкодоступных местах. Блок цилиндров двигателя, картер сцепления и картер коробки передач соединены между собой и образуют компактный силовой агрегат, который укреплен на автомобиле в трех точках на резино- вых подушках. Система смазки двигателя снабжена полнопоточным масляным фильтром рассчитана на применение специальных масел с комплексом при- садок, обеспечивающих маслу высокие смазочные свойства, стойкость против окисления и позволя- ющие работать в широком диапазоне температур. Система вентиляции картера закрытого типа, обеспечивает отсос газов из картера во впускной трубопровод и повышает долговечность двигателя. Система охлаждения - жидкостная, закрытого ти- па. В систему охлаждения двигателя включен ото- питель кузова, в который жидкость поступает из головки цилиндров через кран и отводится к на- сосу. Охлаждающая жидкость - специальная с низ- кой температурой замерзания и высокой темпера- турой кипения, не действует на металлы и резину. Жидкость заливают на заводе и не требу- ется ее замены в течение двух лет. Расширитель- ный бачок 4 компенсирует изменение объема и давления жидкости при нагреве двигателя. Насос охлаждающей жидкости приводится клиновым рем- нем. На валу насоса закреплен четырехлопастной вентилятор. Трубчато-пластинчатый радиатор 14 установлен на двух резиновых подушках. Термос- тат, имеющийся в системе охлаждения, ускоряет прогрев двигателя и автоматически обеспечивает тепловой режим двигателя. Система питания дви- гателя включает воздушный фильтр 16, карбюратор -топливный насос 10 с рычагом ручной подкачки топлива и топливный бак. Карбюратор с падающим потоком имеет две последовательно включающиеся смесительные камеры. На карбюраторе установлен высокоэффективный воздушный фильтр сухого типа, имеющий бумажный фильтрующий элемент с дополни- тельным очистителем из нетканого синтетического волокна. Топливный бак 23 размещен в багажнике (у автомобилей с кузовом "универсал" под полом кузова). Заливная горловина расположена на ав- томобилях BA5-2101, -21011. -21013 с правой задней стороны кузова, а на ВАЗ-2102, -21021, - 21023 - с левой. Система выпуска газов снабжена двумя последовательно расположенными глушителя- ми. Соединенные хомутами узлы системы крепятся: к полу кузова двумя резиновыми ремнями за кор- пус основного глушителя и резиновой подушкой за выпускную трубу. Трансмиссия. Крутящий момент от коленчатого вала двигателя к ведущим задним колесам автомобиля передается через механизмы и узлы, составляющие трансмиссию автомобиля. К ней относятся сцепление, коробка передач, кар- данная передача, главная передача, дифференциал и полуоси. Сцепление. На автомобилях установле- но однодисковое сухое сцепление с диафрагменной нажимной пружиной и гасителем крутильных коле- баний (демпфером) на ведомом диске. Для управ- ления сцеплением служит ножная педаль с сервоп- ружиной и гидравлический привод выключения с бачком для жидкости, установленным на щите пе- редка автомобиля. Коробка передач 45 имеет че- тыре передачи для движения вперед и одну пере- дачу для заднего хода. Все передачи переднего хода снабжены синхронизаторами, которые до включения шестерен выравнивают скорости враще- ния соединяемых деталей. Набор передаточных чи- сел обеспечивает автомобилю уверенное трогание с места, хороший разгон и высокую экономич- ность. Рычаг переключения передач находится на полу кузова. Карданная передача. состоящая из двух валов с промежуточной опорой .двумя кар- данными шарнирами на игольчатых подшипниках и резиновой муфтой, передает крутящий момент от коробки передач к главной передаче. Передний карданный вал 40 соединен с ведомым валом ко- робки передач через резиновую эластичную муфту и фланец, перемещающийся вдоль карданного вала на шлицах. Задний карданный вал 37 соединен с шестерней главной передачи жестким фланцевым соединением. Промежуточная упругая опора 39 с шариковым подшипником поддерживает среднюю часть карданной передачи и поглощает ее вибра- цию. Главная передача, состоящая из пары кони- ческих зубчатых колесо-спиральными зубьям гипо- идного зацепления, увеличивает подведенный крутящий момент и передает его под прямым углом на полуоси. Передача крутящего момента от зуб- чатого колеса на полуоси происходит через кони- ческий дифференциал с двумя сателлитами. Диффе- ренциал обеспечивает ведущим колесам автомобиля (левому и правому) вращение с неодинаковым чис- лом оборотов при движении на поворотах. Рулевое Управление. Рулевое управление состоит из руле- вого механизма и рулевого привода, передающего усилие от водителя к управляемым колесам. Руле- вое колесо через рулевой механизм и привал по- ворачивает передние колеса, изменяя тем самым направление движения автомобиля. Картер червяч- ного редуктора рулевого механизма прикреплен с внутренней стороны отсека двигателя к левому лонжерону кузова; с противоположной стороны к правому лонжерону прикреплен кронштейн маятни- кового рычага. Рулевой привод включает в себя два рычага рулевой трапеции, маятниковый рычаг и три тяги: одну среднюю и две крайние, (сред- няя тяга цельная, имеет на концах шаровые шар' пиры для соединения с маятниковым рычагом и ру- левой сошкой. Каждая крайняя тяга состоит из двух наконечников с резьбой, соединенных между собой разрезными регулировочными муфтами. Вра- щая их, изменяют длину боковых тяг и регулируют схождение колес. Регулировочные муфты фиксиру- ются на тягах стяжными хомутами. Каждая крайняя тяга имеет на концах шаровые шарниры для соеди- нения с рычагами поворотных цапф, маятниковым рычагом или рулевой сошкой. Ходовую часть авто- мобиля составляют узлы подвески передних и зад- них с амортизаторами и стабилизатором попереч- ной устойчивости в передней подвеске, ступицы колес и колеса с шинами. Подвеска передних ко- лес - независимая, рычажно-пружинная, с витыми цилиндриче-скими пружинами, телескопическими гидравлическими амортизаторами двустороннего действия для гашения колебаний кузова на упру- гих элементах подвески; снабжена стабилизатором поперечной устойчивости и двумя буферами сжа- тия, ограничивающими ход подвески. Штампованные верхние и нижние рычаги подвески шарнирно сое- динены с кованой поворотной цапфой. Два шаровых шарнира помещены в корпусах и прикреплены к ры- чагам болтами с гайками. При помощи резиноме- таллических шарниров, оси, болтов и гаек нижний рычаг соединен с поперечиной передней подвески, закрепленной на продольных балках (лонжеронах) кузова. Верхние рычаги при помощи аналогичных резинометаллических шарниров и оси соединены с несущей частью кузова. Витые цилиндрические пружины подвески помещены между нижними рычага- ми и опорами стоек брызговиков. Торсионный ста- билизатор поперечной устойчивости, уменьшающий боковой наклон кузова на повороте и снижающий поперечные раскачивания кузова, соединен с ку- зовом и нижними рычагами с помощью кронштейнов, охватывающих резиновые подушки штанги стабили- затора. Гидравлические амортизаторы, расположенные внутри пружин, в нижней части имеют проушину для крепления к нижнему рычагу, а в верхней - шток с резьбовым концом для крепления к кузову. Ступица переднего колеса вращается на двух ро- ликовых конических подшипниках, установленных на цапфе. Подвеска задних колес состоит из двух цилиндрических витых пружин 21 (см. рис"?* те- лескопическими амортизаторами 15 двустороннего действия, четырех продольных и одной поперечной штанг, двух буферов сжатия, расположенных по концам балки заднего моста, и одного централь- ного, расположенного в середине. Амортизаторы 22 задней подвески установлены вне пружин и крепятся сверху к кузову, а снизу - к концам балки заднего моста через конические резиновые втулки. Прикрепленные к полу кузова над балкой заднего моста резиновые буфера предназначены для смягчения возможных ударов балки заднего моста, которые могут произойти при езде по неб- лагоустроенным дорогам. Буфер над передней гор- ловиной картера главной передачи ограничивает ход картера вверх, предотвращая задевание кар- данного вала за пол кузова. Колеса автомобиля - дисковые, штампованные, со съемными декоратив- ными колпаками. На колеса монтируются шины диа- гонального или радиального типа с камерами. Пе- редние колеса крепят четырьмя болтами к фланцам ступицы, задние - к фланцам полуосей. Колеса с шинами в сборе балансируют статически и динами- чески. Дисбаланс устраняют при помощи грузиков, укрепляемых на ободе колеса. Тормоза. Рабочая тормозная система имеет гидравлический привод к колесным механизмам, управляется педалью под- весного типа и действует на все колеса. Система стояночного и запасного (аварийного) торможения (т.е. ручной тормоз) управляется рычагом, уста- новленным на полу между передними сиденьями; действует только на задние колеса. Эта система имеет механический тросовый привод. Передние тормоза 49 - дисковые, состоят из диска и суп- порта. Диск прикреплен к ступице колеса, а суп- порт, охватывающий диск тормоза, прикреплен к кронштейну, установленному на поворотной цапфе. Внутри суппорта находятся колесные гидравличес- кие цилиндры с поршнями, передающими усилие на колодки с фрикционными накладками. Задние тор- моза 33 - барабанные, с самоустанавливающимися колодками, с приводом от одного главного ци- линдра с двумя поршнями или от рычага механи- ческого привода. В алюминиевом барабане заднего тормоза находится чугунное рабочее кольцо. Гид- равлический привод тормозов состоит из двух не- зависимых контуров (систем) торможения передних и задних колес. Поэтому бачок имеет две емкости для тормозной жидкости, а в главном цилиндре сделаны две независимые полости с двумя поршня- ми. Две независимые системы введены для безо- пасности: в случае повреждения одной из них (утечка жидкости или повреждение трубопровода) вторая остается в действии. Имеющийся в системе привода задних тормозов регулятор давления уменьшает вероятность блокировки задних колес при торможении. Электрооборудование автомобилей выполнено по однопроводной схеме, в которой от- рицательные выводы источников тока и потребите- лей электроэнергии соединены с "массой", выпол- няющей функцию второго провода. Источниками тока в системе являются генератор переменного тока типа Г-221 с встроенным полупроводниковым выпрямителем и электронным регулятором напряже- ния и свинцовая аккумуляторная батарея типа ЕСТ -55. Для пуска двигателя применяется стартер СТ -221 с электромагнитным тяговым реле и ролико- вой обгонной муфтой. В систему зажигания входят катушка зажигания, распределитель зажигания с прерывателем, центробежным автоматом и вакуум- ным корректором угла опережения зажигания, про- вода высокого низкого напряжения, свечи зажига- ния и выключатель зажигания. Система освещения и световой сигнализации автомобилей обеспечива- ет ближнее и дальнее освещение дороги, обозна- чение габарита автомобиля сигнальными огнями, освещение контрольно-измерительных приборов и внутреннее освещение кузова, а также световую сигнализацию о повороте автомобиля и о работе отдельных систем двигателя и автомобиля. Основ- ными приборами наружного освещения являются фа- ры, подфарники, боковые указатели поворота, задние фонари, катафоты и фонарь освещения но- мерного знака. Салон освещают два плафона, ко- торые включаются выключателями, расположенными на корпусах плафонов. Кроме того, имеются двер- ные выключатели на стойках передних и задних дверей. При открывании какой-либо двери включа- ются оба плафона. Автомобили оборудованы комби- нацией приборов, состоящей из объединенных в одном корпусе спидометра со счетчиком пройден- ного пути, указателя температуры охлаждающей жидкости и указателя уровня топлива с контроль- ной лампой резерва. Кроме того, в комбинации приборов есть еще шесть контрольных ламп. Кузов автомобилей - типа "седан", цельнометалличес- кий, несущей конструкции, т.е. такой, к которо- му крепится силовой агрегат (двигатель в сборе с коробкой передач и сцеплением) и все осталь- ные узлы и механизмы автомобиля. Корпус кузова представляет собой сварную пространственную ферму, основными деталями которой являются стойки боковины, лонжероны и пороги пола, боко- вой брус крыши и различные поперечины. Эти эле- менты коробчатого сечения в сочетании с несущи- ми внутренними и наружными панелями и соединительными деталями придают конструкции требуемую жесткость. Передние двери с передней навеской имеют два безопасных стекла: переднее - поворотное с рукояткой и фиксатором, заднее опускное с приводом от ручки стеклоподъемника. Передние двери запираются ключом снаружи и кнопкой изнутри; запертая дверь может быть отк- рыта внутренней ручкой. Задние двери с передней навеской имеют два безопасных стекла: переднее - опускное с приводом от ручки, заднее - непод- вижное. Замок задней двери имеет блокировку: дверь запирается изнутри кнопкой; запертая дверь не может быть открыта внутренней ручкой. Запорное устройство каждой двери состоит из замка, внутреннего привода замка с ручкой, на- ружной ручки и фиксатора, расположенного на стойке кузова. Ветровое стекло типа триплекс, состоящее из двух слоев стекла с прозрачной пластмассовой пленкой между ними, даже при растрескивании остается прозрачным. Заднее и боковые стекла - безопасные, закаленные. Капот, открывающийся в сторону движения автомобиля, навешен на кузов по переднему краю и закреплен вали в одной точке замком. Багажник размещен в задней части кузова. Замок крышки багажника за- пирается и отпирается ключом. В багажнике раз- мещается запасное колесо 31, домкрат, а также набор шоферского инструмента и принадлежностей. Передние сиденья раздельные с откидными спинка- ми и с механизмом регулировки положения сиденья и наклона спинки. Заднее сиденье - неподвижное, цельное. Особенности устройства автомобиля ВАЗ - 2102 В отличие от описанного выше устройства автомобилей с кузовом типа "седан" автомобиль ВАЗ-2102 имеет кузов типа "универсал" с четырь- мя боковыми дверьми и одной задней. Этот авто- мобиль обладает такими же достоинствами автомо- билей с кузовом "седан", как комфортабельность, скорость, экономичность, и в то же время прис- пособлен для перевозки достаточно крупных гру- зов, не помещающихся в обычном легковом автомо- биле. Дверь задка одностворчатого типа с верхним расположением петель и с неподвижным стеклом служит для доступа в багажное отделе- ние. В открытом поднятом положении дверь удер- живается специальным торсионом. При забывании дверь удерживается замком, расположенным в ниж- ней части двери. (фючок замка входит в зацепле- ние с фиксатором, расположенным в нижней части дверного проема. Для исключения колебаний двери при движении автомобиля на замке имеется нап- равляющий шип, который входит в гнездо фиксато- ра двери. Открывается дверь нажатием на кнопку замка, встроенную в наружную ручку. Запирание двери снаружи осуществляется через замочную скважину кнопки тем же самым ключом, что и за- пирание передних боковых дверей. Задние боковые двери имеют рамку и стекла измененной формы, а в боковине за задней дверью расположено непод- вижное стекло. Для удобства размещения перево- зимых вещей запасное колесо 20 инструмент, при- надлежности и топливный бак 22 располагаются под полом багажного отделения. Ниша запасного колеса закрывается крышкой, закрепляемой винтом с барашком. Площадь пола и объем багажного от- деления могут быть дополнительно увеличены из- менением положения подушки и спинки заднего си- денья. При необходимости, подушка заднего сиденья устанавливается вертикально вращением на петлях до упора в спинки передних сидений. Металлический поддон подушки при этом ограничи- вает багажное отделение и удерживает груз от перемещения вперед. Спинка 19 заднего сиденья, повернутая относительно петель в горизонтальное положение, увеличивает площадь пола. Упоры спинки при этом устанавливаются своими концами в соответствующие гнезда на поддоне подушки. Для укладывания спинки в горизонтальное положе- ние необходимо предварительно последовательным нажатием на рукоятки крючков фиксаторов освобо- дить верхнюю часть спинки. На автомобилях преж- них выпусков крючки фиксаторов не имели рукоя- ток. Такая спинка выводится из фиксированного положения рывком вперед. Конструкция заднего сиденья отвечает требованиям безопасности. *петли подушки и спинки, а также механизм фик- сации спинки, сконструированы таким образом, чтобы выдержать перегрузки придорожно-транс- портном происшествии. Интерьер автомобиля отли- чается отделкой багажного отделения, обивкой крыши и обивками арок задних колес. Задняя часть обивки крыши, сформованная из пластмассы, закрывает механизмы навески двери задка. Задние стойки также обиты формованной пластмассой. В вариантных исполнениях автомобиль ВАЗ-2102 мо- жет быть оборудован стеклоочистителем и смыва- телем заднего стекла, а также дополнительным наружным зеркалом с правой стороны для обеспе- чения достаточной задней обзорности при закры- том грузом заднем стекле. Трансмиссия автомоби- ля отличается шестернями главной передачи-обеспечивающими передаточное число 4,44 для автомобилей с рабочим объемом двигате- ля до 1,3 л. На автомобилях с рабочим объемом двигателя свыше 1,3 л устанавливается главная передача с передаточным числом равным 4,1. Хо- довая часть автомобиля отличается тем, что в задней подвеске установлены пружины, выдержива- ющие повышенные нагрузки; колеса имеют уширен- ный обод, шины - большего размера Элоктрообору- дование автомобиля несколько отличается от электрооборудования автомобилей ВАЗ-2101 следу- ющим: для освещения задней части салона уста- новлен плафон с встроенным выключателем; изме- нены форма и расположение фонаря освещения номерного знака и задних фонарей. Задний фонарь крепится на автомобиле сверху винтом, вворачи- ваемым в скобу, надетую на верхнюю кромку гнез- да под фонарь.

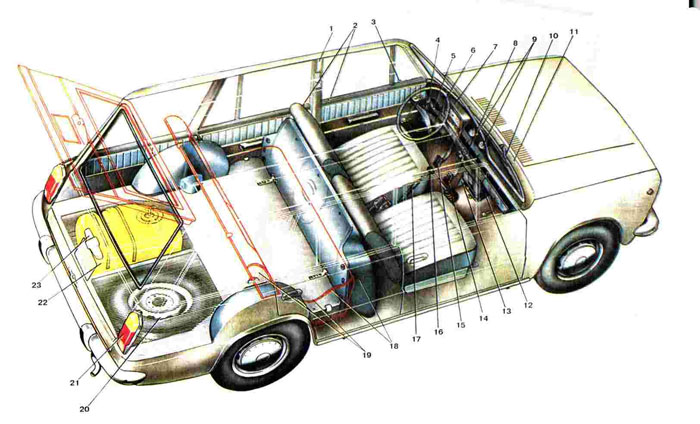

1. Плафон:
2. Кнопки блокировки замков дверей:
3. Рычаг запора поворотного стекла:
4. Насос смывателя ветрового стекла:
5. Блок выключателей;
6. Рулевое колесо;
7. Щиток приборов:
8. Рычаги управления отоплением и вентиляцией;
9. Дефлекторы обогрева ветрового стекла;
10. Стеклоочиститель:
11. Жиклер стеклосмывателя:
12. Отопитель:
13. Педаль привода дроссельных заслонок:
14. Педаль тормоза:
15. Педаль сцепления:
16. Рычаг переключения передач;
17. Рычаг ручного тормоза:
18. Заднее сиденье в откинутом и нормальном положениях;
19. Спинка заднего сиденья в откинутом и нормальном положениях;
20. Запасное колесо;
21. Задний фонарь;
22. Топливный бак;
23. Фонарь освещения номерного знака;
