Рабочая тормозная система имеет двухконтурный раздельный гидравлический привод на тормозные механизмы передних и задних колес, что значи- тельно повышает безопасность движения автомоби- ля. При отказе одного из контуров, другой ис- пользуется в качестве запасной тормозной системы. т. е. она является частью рабочей тор- мозной системы. Гидравлический привод включает в себя тормозную педаль 27. главный цилиндр 30 гидропривода тормозов, бачок 31, регулятор 19 "давления задних тормозов, колесные (рабочие) цилиндры тормозных механизмов, трубопроводы и шланги. Педаль 14 тормоза подвешена к кронштей- ну 3 совместно с педалью сцепления при помощи оси 7. В ступице педали установлены разрезные пластмассовые втулки 8. через которые проходит внутренняя металлическая втулка 4. Относительно этой втулки поворачивается педаль тормоза. Пе- даль шарнирно соединена с толкателем и в исход- ное положение возвращается усилием оттяжной -пружины 9. В этом положении упор педали упира- ется в буфер выключателя 26 стоп-сигнала. Глав- ный цилиндр 30 гидропривода тормозов крепится на двух шпильках к щитку передка кузова. Сверху в его корпусе выполнены три резьбовых отверстия для штуцеров трубопроводов, отводящих жидкость в контуры привода передних и задних тормозов, и два гнезда, в которых крепятся стопорными шай- бами штуцеры 54, соединенные шлангами с бачком гидропривода тормозов. Внутреннее цилиндричес- кое отверстие цилиндра обработано с большой точностью и высокой чистотой поверхности. С од- ной стороны полость цилиндра закрыта резьбовой пробкой 50. В цилиндре последовательно установ- лены два поршня, один из которых приводит в действие задние тормоза, другой - передние. Между пробкой и поршнем 48, а также между порш- нями 48 и 45 установлены возвратные пружины 46, под действием которых они возвращаются в исход- ное положение при растормажйвании. При этом ход поршней в цилиндре ограничен винтами 47, хвос- товики которых заходят в продольные пазы порш- ней. Поршень 48 привода задних тормозов уплот- нен в цилиндре двумя кольцами 53. Переднее кольцо пружиной 52 поджато к торцевой поверх- ности канавки. Другой конец пружины упирается в тарелку 51. Заднее кольцо поджато к торцу порш- ня пружиной 46 через шайбу57. Поршень 45 приво- да передних тормозов имеет аналогичное уплотне- ние, только заднее кольцо расположено в канавке поршня и имеет другую форму. На обеих поршнях свободно надеты распорные втулки 58. В исходном положении поршня распорная втулка. упираясь в стопорный винт, отводит уплотнительное кольцо от торца канавки. При этом через образовавшийся зазор рабочая полость цилиндра сообщается с бачком гидропривода тормозов. Канавка переднего уплотнительного кольца через радиальное отверс- тие и осевой канал в поршне сообщается с рабо- чей полостью цилиндра. Поэтому, когда в рабочей полости увеличивается давление жидкости, уплот- ни- тельное кольцо плотнее прижимается к зерка- лу цилиндра. Последовательное расположение поршней в цилиндре обеспечивает раздельный при- вод передних и задних тормозов. Бачок гидроци- линдра двухсекционный, изготовлен из полупроз- рачной пластмассы, что обеспечивает визуальный контроль за уровнем жидкости. В нижней части корпуса бачка имеется два наконечника для под- соединения шлангов. На заливную горловину бачка навернута крышка 8. которая поджимает корпус 7 клеммного устройства и отражатель 3 к торцу горловины. В корпусе 7 смонтировано устройство для контроля уровня жидкости в бачке. Оно сос- тоит из поплавка 1, на штоке которого располо- жен подвижный контакт 6, и неподвижного контак- та 5, закрепленного в пластмассовом корпусе 7. При понижении уровня жидкости поплавок опуска- ется, контакты замыкают цепь контрольной лампы, и она загорается. В центральном отверстии кор- пуса клеммного устройства установлен толкатель, при нажатии на который проверяется работоспо- собность цепи контрольной лампы при полном уровне жидкости в бачке. Регулятор давления 19 включен в привод задних тормозов для того, что- бы не допускать повышения давления в этом кон- туре при уменьшении нагрузки на заднюю ось ко- лес. Иначе возможна блокировка задних колес и их юз. Регулятор давления крепится двумя болта- ми с пружинными шайбами к кронштейну кузова, причем одно отверстие в кронштейне выполнено овальным, что позволяет регулировать положение регулятора давления. В действие регулятор дав- ления приводится торсионным рычагом 31, который крепится к кузову обоймой 32 через резиновую опорную втулку 33. Длинное плечо рычага 31 при- вода регулятора давления соединено шарнирно че- рез стойку 12 с балкой заднего моста, а корот- кое плечо проходит через отверстие оси 29 и заходит в вырез нижней части поршня 16 регуля- тора давления. Это плечо передает на поршень колебательное движение балки заднего моста. В корпус регулятора давления ввернуты штуцеры двух трубопроводов: нижнего - для подвода жид- кости от главного цилиндра, верхнего - для по- дачи жидкости к колесным цилиндрам задних тор- мозов. Поршень 16 регулятора давления на выходе из корпуса уплотнен кольцом 15, расположенным в металлической обойме. Это кольцо поджато к ниж- ней части корпуса пружиной 14. Верхний конец пружины упирается в плавающую тарелку 9 и через нее в заплечики поршня. Пружина стремится под- жать поршень до упора его в пробку 11, которая ввернута в корпус регулятора давления. Под пробку установлена уплотнительная прокладка. Втулка 10 свободно надета на головку поршня. Она ограничивает подъем уплотнителя 15 вверх к головке поршня Шланг высокого давления трехс- лойный. Внутренняя и наружная оболочки шланга резиновые, между ними размещена нитяная оболоч- ка. При эксплуатации автомобиля не допускаются трещины и другие повреждения на наружной обо- лочке шланга. Стояночная тормозная система включает в себя рычаг 25 в сборе с кронштейном 40, передний 38 и задний 37 троса, направляющую 23. направляющий ролик 24 и возвратную пружину тросов. Рычаг 25 вместе с валиком смонтирован на кронштейне 40, который крепится на полу ку- зова между сидениями. На другом конце валика наезжен возвратный рычаг 39. Внутри рычага 25 на оси расположена защелка 41, соединенная че- рез тягу 43 с кнопкой 44. Защелка входит в за- цепление с зубчатым сектором, который закреплен на заклепках к стойкам кронштейна. К зубчатому сектору защелку прижимает пружина тяги 43. Что- бы вывести защелку из зацепления с сектором, следует нажать на кнопку 44. Возвратный рычаг 39 соединен пальцем с передним тросом 38, на другом конце которого имеется резьбовой нако- нечник. Этот наконечник проходит через отверс- тие направляющей 23 заднего троса и соединяется с пружиной, другой конец которой крепится к кронштейну кузова. На наконечнике устанавлива- ется распорная втулка и навертывается регулиро- вочная гайка и контргайка. Задний трос 37 своей средней частью проходит через желоб направляю- щей и концами соединяется с рычагами привода колодок задних тормозов. Для защиты обе ветви заднего троса заключены в многослойную оболочку из пластмассовых трубок и проволочной оплетки. Задний наконечник оболочки троса своими фланца- ми 35 крепится к щитам заднего тормоза, а пе- редние наконечники упираются в кронштейны на днище кузова.

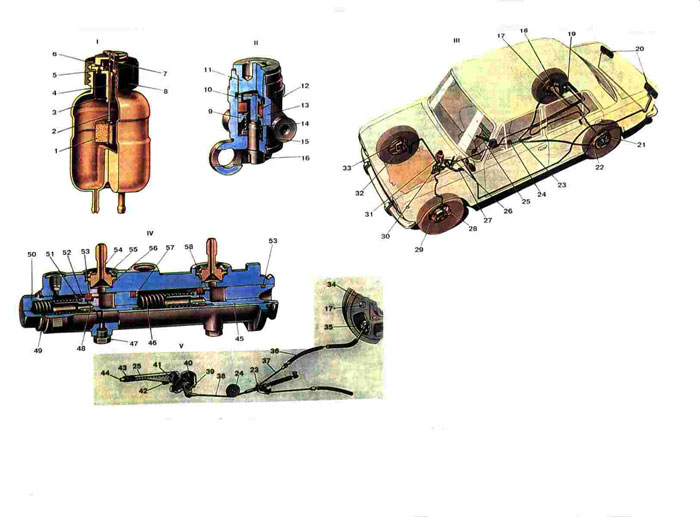

1. Поплавок;
2. Толкатель устройства для контроля уровня жидкости;
3. Отражатель;
4. Корпус контактного устройства:
5. Неподвижный контакт;
6. Подвижный контакт:
7. Корпус клеммного устройства;
8. Крышка бачка;
9. Тарелка пружины;
10. Втулка;
11. Пробка корпуса регулятора давления;
12. Уплотнитель головки поршня;
13. Корпус регулятора;
14. Пружина;
15. Уплотнительное кольцо поршня;
16. Поршень;
17. Регулировочный эксцентрик заднего тормоза;
18. Штуцер для прокачки привода задних тормозов;
19. Регулятор давления задних тормозов:
20. Стоп-сигнал;
21. Рабочий цилиндр заднего тормоза:
22. Тормозная колодка:
23. Направляющая заднего троса;
24. Направляющий ролик;
25. Рычаг стояночного тормоза:
26. Включатель стоп-сигнала;
27. Педаль тормоза:
28. Штуцер для прокачки привода передних тормозов;
29. Диск тормоза:
30. Главный цилиндр привода тормозов;
31. Бачок главного цилиндра;
32. Суппорт переднего тормоза:
33. Кожух переднего тормоза;
34. Опорный щит колодок тормоза:
35. Фланец наконечника оболочки троса:
36. Оболочка троса;
37. Задний трос;
38. Передний трос;
39. Возвратный рычаг:
40. Кронштейн рычага стояночного тормоза;
41. Защелка рычага;
42. Упор включателя контрольной лампы стояночного тормоз:
43. Тяга защелки:
44. Кнопка:
45. Поршень привода передних тормозов;
46. Возвратная пружина поршня:
47. Ограничительный винт;
48. Поршень привода задних тормозов;
49. Уплотнительная прокладка пробки;
50. Пробка корпуса главного цилиндра;
51. Опорная тарелка пружины уплотнительного кольца;
52. Пружина уплотнительного кольца;
53. Уплотнительное кольцо;
54. Штуцер;
55. Стопорная шайба:
56. Уплотнительная прокладка штуцера;
57. Упорная шайба;
58. Распорная втулка:
59. 1. Бачок главного цилиндра:
60. И. Регулятор давления;
61. III. Схема привода тормозов:
62. IV. Главный цилиндр;
63. V. Привод стояночного тормоза.
