В салон автомобиля наружный воздух может
поступать следующими путями: 1. При открытой
крышке 15 люка вентиляции через сопла обдува
ветрового стекла. Крышка 15 открывается при
перемещении рычага 8 вправо. При вентиляции
салона отопитель должен быть отключен ручка
крана отопителя утоплена до упора. 2. Через
окна в кожухе 4 вентилятора при открытых за-
слонках 2 и открытой крышке 15 люка. Заслон-
ки 2 открывают, нажимая вниз на выступы с
насечками. В выбранном положении открытые
заслонки фиксируются пружинами. Открывая обе
заслонки или только одну, можно направить
поток воздуха к ногам водителя и пассажира
или только в одну какую-то сторону. 3. Через
воздуходувы приточной вентиляции (только при
движении автомобиля), при открытых крышке 15
люка вентиляции и заслонке воздухо- заборни-
ка (рычаг 9 привода заслонки воздухоза- бор-
ника передвину! в крайнее правое положение,
отмеченное на накладке 7 двумя треугольника-
ми синего цвета). Направление потока воздуха
из воздуходува регулируется поворотом вправо
или влево направлйющих пластин в решетке
воздуходува или поворотом вверх или вниз са-
мой решетки за ручку 10 управления воздухо-
дува. 4. Через окна дверей при опущенных
стеклах. При движении по пыльным участкам
дорог закройте окна, откройте крышку 15 люка
вентиляции и заслонку воздухозаборника. Если
скорость автомобиля ниже 50 км/ч, включите
вентилятор ото- пителя и откройте заслонки
2. При этом в салоне создается избыточное
давление, препятствующее попаданию пыли в
салон. Вытяжная вентиляция работает только
при движении автомобиля. Разрежение, созда-
ваемое около решеток в панелях задних крыль-
ев, передается через шланги к отверстиям с
решетками на полке за спинкой заднего сиде-
нья. Для отопления салона используется тепло
охлаждающей жидкости системы охлаждения дви-
гателя. При открытой крышке 15 люка вентиля-
ции через отопитель проходит наружный воз-
дух. Если крышка 15 закрыта, а заслонка воз-
духозаборника открыта, через отопитель про-
ходит воздух из салона. Это позволяет значи-
тельно быстрее нагреть воздух в салоне. Ото-
питель установлен в салоне под панелью при-
боров. В радиатор 16 отопителя горячая охла-
ждающая жидкость поступает из рубашки охлаж-
дения двигателя по шлангу 18. Пройдя через
радиатор, она сливается в водяной насос по
шлангу 17 через ввернутый в крышку насоса
кран отопителя. Воздух, прошедший через ра-
диатор отопителя, подается через сопла 12 на
ветровое стекло и при открытых заслонках 2 к
ногам водителя и переднего пассажира. Для
нормальной работы отопителя нужно чтобы тем-
пература охлаждающей жидкости составляла 80-
100 С, поэтому пользоваться отопи- толем
следует только после прогрева двигателя. Ес-
ли стекло окна задка обмерзло, нужно вклю-
чить электрообогрев стекла. Так как электро-
обогрев стекла потребляет большое количество
энергии, включайте его только тогда, когда
обдув воздухом не устраняет обмерзания стек-
ла. Ручка переключателя 21 режимов электро-
обог- рева стекла окна задка имеет три фик-
сированных положения. Ручка вдвинута до упо-
ра обогрев выключен. Ручка выдвинута в пер-
вое положение обогрев включен и потребляет
ток малой силы. В это положении обогрев мо-
жет быть включен на длительное вромя. Ручка
выдвинута во второе положение - обогрев
включен на полную мощность и потребляет ток
большой силы. В этом положении обогрев можно
включать только, на время, необходимое для
очистки стекла.

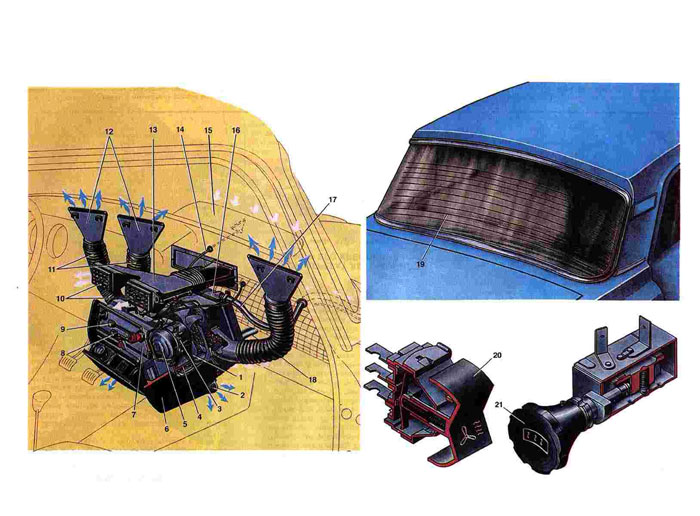

1. Вентилятор отопителя.
2. Заслонка отопителя.
3. Хомут крепления электродвигателя.
4. Кожух вентилятора отопителя.
5. Электродвигатель отопителя.
6. Кожух отопителя.
7. Накладка панели Рычагов.
8. Рычаг привода крышки люка вентиляции.
9. Рычаг привода заслонки воздухозаборника.
10. Ручка управления воздуходува.
11. Шланг сопла обдува ветрового стекла.
12. Сопло обдува ветрового стекла.
13. Обойма воздуходува.
14. Тяга крышки люка вентиляции.
15. Крышка люка вентиляции.
16. Радиатор отопителя.
17 Шланг отопителя отводящий.
18. Шланг отопителя подводящий.
19. Элемент обогрева стекла окна задка.
20. Переключатель режимов работы электродвигателя вентилятора отопителя.
21. Переключатель режимов электрообогрева стекла окна задка.
|
