Стеклоочиститель СЛ 220П расположен под
панелью приборов и прикреплен нижней частью
кронштейна 14 к распорке кузова двумя бол-
тами с гайками, а верхней частью к наружной
панели кузова двумя гайками. Электродвига-
тель 13 привода стеклоочистителя крепится к
фланцу редуктора 10, который. в свою оче-
редь, крепится к кронштейну 14. В редукторе
установлен механизм самоостанова, состоящий
из контактного диска 19, закрепленного на
оси ведомой шестерни 17, и контакта, распо-
ложенного под сопротивлением 12. Механизм
самоостанова обеспечивает автоматическую
остановку щеток в горизонтальном положении
после выключения стеклоочистителя. Механизм
самоостанова подключен параллельно выключа-
телю 38 и размыкает цепь питания электро-
двигателя стеклоочистителя в момент, когда
щетки находятся в крайнем нижнем положении.
При включении стеклоочистителя движение
якоря передается через карданный валик на
червяк 18 редуктора. В зацеплении с червя-
ком находится ведомая шестерня 17, на оси
которой установлен кривошип 9, который че-
рез большую 6 и малую тяги передает усилие
на поводки 3 привода щеток. Поводки 3, в
свою очередь, закреплены на валиках рычагов
7. Выключатель 38 имеет три фиксированных
положения ручки 1: 1 стеклоочиститель вы-
ключен; 11 включена малая скорость стекло-
очистителя (поворот ручки 1 по часовой
стрелке); III - включена большая скорость
стеклоочистителя (дальнейший поворот ручки
1 по часовой стрелке). Стеклоочиститель
имеет термобиметаллический предохранитель
И, защищающий электродвигатель от перегру-
зок и коротких замыканий. Предохранитель
срабатывает при увеличении тока нагрузки до
7,5 А, при этом раздаются характерные щелч-
ки. После остывания термобиметаллического
предохранителя он автоматически включает
электродвигатель. Омыватель ветрового стек-
ла состоит из бачка 28 с вставленным в него
насосом смывателя, гибких пластмассовых
трубок, по которым подается жидкость к жик-
лерам. и двух жиклеров 24 смывателя. Бачок
28 смывателя установлен на кронштейне в мо-
торном отсеке с правой стороны. Жиклеры 24
установлены в отверстиях наружной панели
передка перед ветровым стеклом через пласт-
массовые втулки 23 и уплотнительные кольца
22. Для того чтобы отрегулировать направле-
ние струи жидкости можно повернуть жиклер
24 во втулке 23. Кроме того, отпустив винт
21, поворотом распылителя можно направить
струю жидкости выше или ниже. Смыватель
стекла ветрового окна включается нажатием
на ручку 1 выключателя 38 и продолжает ра-
ботать до тех пор, пока она нажата. При
этом электродвигатель 29 через вал 27 вра-
щает ротор 33 насоса. При вращении ротора
жидкость, засасываемая через фильтр 32, по-
ступает по пластмассовым трубкам к клапану
36и, приподнимая шарик 37, подается к жик-
лерам 24. При выключении смывателя жидкость
прижимает шарик 37 к седлу клапана 36, от-
секая вытекание жидкости из системы.

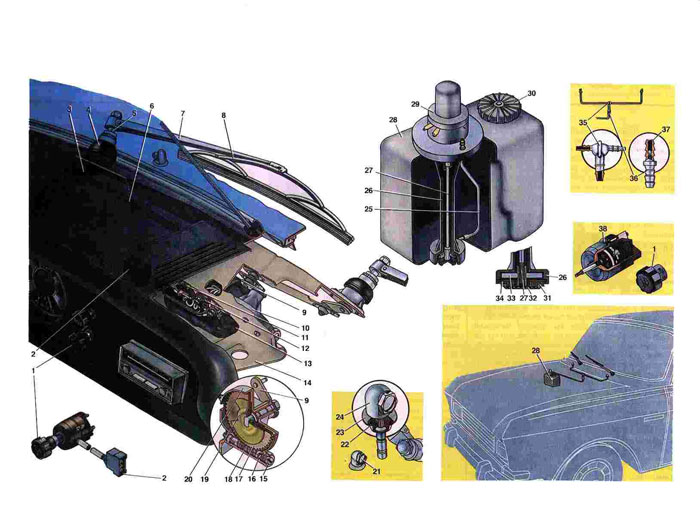

1. Ручка выключателя стеклоочистителя и смывателя.
2. Штекерная колодка.
3. Поводок привода щетки.
4. Декоративная накладка штуцера.
5. Гайка сальника валика привода щетки.
6. Тяга привода большая.
7. Рычаг.
8. Коромысло со щеткой.
9. Кривошип редуктора.
10. Редуктор привода стеклоочистителя.
11. Термобиметаллический предохранитель.
12. Сопротивление.
13. Электродвигатель привода стеклоочистителя.
14. Кронштейн стеклоочистителя.
15. Винт подпятника.
16. Шарик упорный червяка.
17. Шестерня редуктор.
16. Червяк редуктора.
19. Контактный диск.
20. Корпус редуктора.
21. Винт жиклера.
22. Кольцо втулки жиклкрд
23. Втулка жиклера.
24. Жиклер смывателя.
25. Трубка отвода жидкости.
26. Корпус насоса омывателя.
27. Вал насоса.
28. Бачок омывателя.
29. Электродвигатель насоса.
30. Пробка бачка.
31. Ободок фильтра.
32. Сетчатый фильтр.
33. Ротор насоса.
34. Опора фильтра.
35. Тройник смывателя.
36. Клапан омыватсля.
|
