Расположение органов управления автомобиля
соответствует правилам, разработанным ЕЭК
ООН, как по доступности их и удобству поль-
зования ими при застегнутых ремнях безопас-
ности, так и по безопасности. Для удобства
пользования на ручках и клавишах даны симво-
лические изображения их функциональных на-
значений. Ручка 9 крана отопителя вытягива-
ется на себя для того, чтобы открыть кран
отопителя. Выключатель 10 (замок) зажигания
имеет следующие положения ключа: О все по-
требители выключены, ключ не вынимается,
противоугонное устройство выключено; 1 вклю-
чено зажигание, ключ не вынимается, противо-
угонное устройство выключено; И включены за-
жигание и стартер, ключ не вынимайся. проти-
воугонное устройство выключено; III выключе-
но зажигание, включены радиоприемник, стек-
лоочиститель, наружное и внутреннее освеще-
ние, ключ вынимается, при вынутом ключе
включено противоугонное устройство. Клавиша
И переключателя режимов работы электродвига-
теля вентилятора отопителя имеет три фикси-
рованных положения: верхнее вентилятор вы-
ключен; среднее вентилятор вращается с малой
скоростью; нижнее вентилятор вращается с
большой скоростью. Плафоны 12 освещения са-
лона включаются имеющимися на них выключате-
лями и дверными выключателями при откры- ва-
нии левой передней или правой задней дверей.
Рычаг 14 переключателя света фар имеет три
фиксированных положения: верхнее фары выклю-
чены; среднее включен ближний свет; нижнее
включен дальний свет. Дальний свет фар вклю-
чается только при нажатой клавише 22 выклю-
чателя наружного освещения. При нажатии на
рычаг 14 на себя, независимо от того, в ка-
ком положении он находится, включается даль-
ний свет фар. При отпускании рычага он воз-
вращается в исходное положение, и дальний
свет выключается. Такое включение дальнего
света возможно при любом положении клавиши
22. Рычаг 15 переключателя указателей пово-
рота имеет три фиксированных положения:
среднее указатели выключены, верхнее включе-
ны правые указа-гели поворота: нижнее вклю-
чены левые указатели поворота. При вращении
рулевого колеса в сторону, противоположную
сделанному повороту, рычаг автоматически
возвращается в исходное положение. Ручка 16
переключателя режимов электрообогрева стекла
окна задка имеет три фиксированных положе-
ния: вдвинута до упора обогрев выключен; вы-
двинута в первое положение включен обогрев
(лампа 13 светится в полнакала). В этом по-
ложении обогревательный элемент потребляет
ток малой силы и может быть включен на дли-
тельное время; выдвинута во второе положение
(до отказа) включен обогрев (лампа 13 све-
тится полным накалом), обогревательный эле-
мент потребляет ток большой силы, поэтому
его можно включать на непродолжительное вре-
мя. Ручка 17 выключателя очистителя и смыва-
теля стекла ветрового окна имеет три фикси-
рованных положения: 1 - выключено; 2 - вклю-
чена (поворотом ручки по часовой стрелке)
малая скорость стеклоочистителя; 3 включена
(дальнейшим поворотом ручки) большая ско-
рость стеклоочистителя. При нажатии на ручку
17 в любом из трех положений включается смы-
ватель стекла ветрового окна. При отпускании
ручки она возвращается в исходное положе-
ние,. и смыватель отключается. Выключатель
20 звукового сигнала расположен под мягкой
накладкой рулевого колеса. При нажатии на
накладку включается звуковой сигнал. Клавиша
21 выключателя освещения шкалы приборов при
нажатии на, нее включает подсветку контроль-
но- измерительных приборов. Клавиша 22 вы-
ключателя наружного освещения включает при
нажатии на нее лампы габаритного света в
подфарниках и задних фонарях, освещения ба-
гажника, фонарей регистрационного знака,
гнезда прикуривателя. Ручка 23 управления
воздушной заслонкой карбюратора закрывает
заслонку при вытягивании ее на себя. Рычаг
24 привода заслонки воздухозаборника и рычаг
25 привода крышки люка вентиляции открывают
соответственно заслонку и люк при перемеще-
нии рычагов в крайнее поавое положе-
ние. Ручка 26 управления воздуходува приточ-
ной вентиляции меняв? направление потока
воздуха, посту лающего в салон. Ручка 27 вы-
ключателя системы аварийной сигнализации
включает мигающий свет всех указателей пово-
рота при вытягивании ее на себя. Од-
новременно загорается мигающим светом лампа
в ручке 27. Пепельница 28 с установленным в
ней прикуривателем открывается, если нажать
на верхний выступающий край ее передней
стенки и потянуть на себя. Контрольная лампа
30 (со светофильтром зеленого цвета) инфор-
мирует водителя о том, что включено наружное
освещение. Шкала указателя 31 температуры
охлаждающей жидкости имеет деления в " С.
Прибор работает при включенном зажигании.
При выключенном зажигании стрелка располага-
ется правее деления 110 С. Шкала указателя
32 давления масла имеет деления в кгс/см*.
Прибор работает при включенном зажигании.
Контрольная лампа 33 (со светофильтром сине-
го цвета) загорается при включении дальнего
света фар. Спидометр 34 показывает скорость
движения автомобиля в км/ч. В спидометр
встроен суммарный счетчик пройденного пути,
показывающий пройденный путь в сотнях мет-
ров. После пробега автомобиля ЮОООО км начи-
нается новый цикл отсчета. Контрольная лампа
35 (со светофильтром зеленого цвета) инфор-
мирует водителя о включении указателей пово-
рота. Лампа мигает синхронно с лампами ука-
зателей поворота в подфарниках и задних фо-
нарях. Шкала амперметра 36 имеет деления от
-20 до +20 А. При разрядке аккумуляторной
батареи стрелка отклоняется влево, при выра-
батывании тока генератором вправо. При от-
ключении тока стрелка располагается в преде-
лах нулевой отметки. Шкала указателя 37
уровня топлива имеет три обозначения: О бак
пустой; 0,5 половина бака; П полный бак.
Прибор работает при включенном зажигании.
Контрольная лампа 38 (со светофильтром крас-
ного цвета) загорается при потере герметич-
ности одним из контуров рабочей тормозной
системы, или если автомобиль заторможен ры-
чагом привода стояночной тормозной системы.

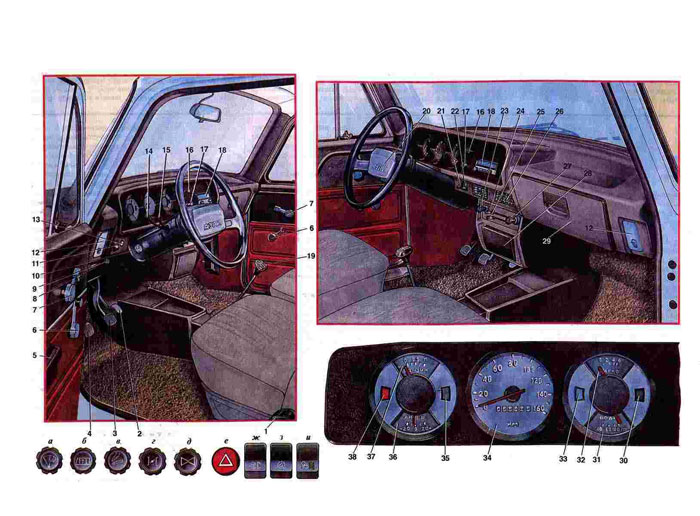

 1. Рукоятка фиксации наклона спинки.
2. Педаль управления дроссельными заслонками карбюратора.
3. Педаль тормоза.
4. Педаль сцепления.
5. Подлокотник.
6. Ручка стеклоподъемника.
7. Ручка открывания двери.
8. Рукоятка привода замка капота.
9. Ручка крана отопителя.
10. Выключатель (замок) зажигания.
11. Клавиша переключателя режимов работы электродвигателя вентилятора отопителя.
12. Плафон освещения салона.
13. Контрольная лампа электрообогрева стекла окна задка.
14. Рычаг переключателя света фар
15. Рычаг переключателя указателей поворота.
16. Ручка переключателя режимов электрообогрева стела окна задка.
17. Ручка выключателя очистителя и омывателя стекла ветрового окна.
18. Радиоприемник.
19. Рычаг переключения передач.
20. Выключатель звукового сигнала.
21. Клавиша выключателя освещения шкалы приборов.
22. Клавиша выключателя наружного освещения.
23. Ручка управления воздушной заслонкой карбюратора.
24. Рычаг привода заслонки воздухозаборника.
25. Рычаг привода крышки люка вентиляции.
26. Ручка управления воздуходува.
27. Ручка выключателя системы аварийной сигнализации.
28. Пепельница.
29. Вещевой ящик.
30. Контрольная лампа включения наружного освещения.
31. Указатель температуры охлаждающей жидкости.
32. Указатель давления масла.
33. Контрольная лампа включения дальнего света фар.
34. Спидометр.
35. Контрольная лампа указателей поворота
36. Амперметр.
37. Указатель уровня топлива.
|
