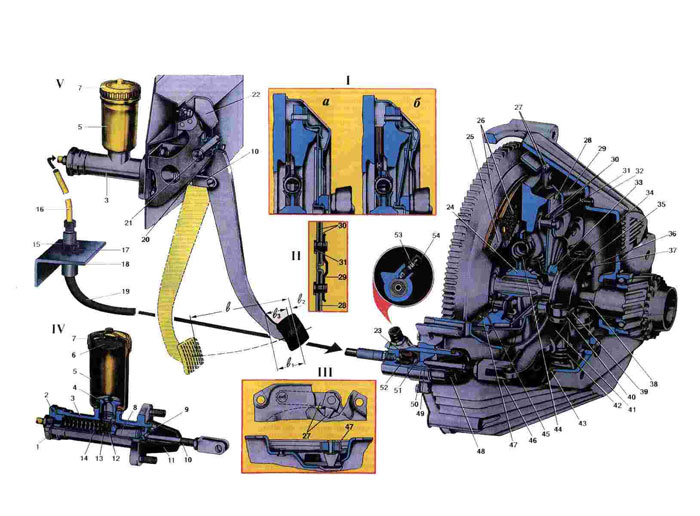

Устройство механизма сцепления. Сцепление
однодисковос сухое с диафржменной нажимной
пружиной 28 состоит из двух основных частей:
нажимного диска 47 в сборе с кожухом 29 и
ведомого диска 45 в сборе с гасителем кру-
тильных колебаний (демпфером). Диафрагменная
нажимная пружина 28 в свободном состоянии
имеет форму усеченного конуса. В радиальном
направлении от центрального отверстия по-
верхность пружины разделена равномерно рас-
положенными прорезями на 18 консольных пла-
стинок, выполняющих функцию рычагов механиз-
ма сцепления. Нажимной диск 47 сцепления из-
готовлен из чугуна, соединен с кожухом 29
сцепления тремя парами упругих стальных пла-
стин 27, одним концом прикрепленных к спе-
циальным площадкам на кожухе, вторым к вы-
ступающим приливам на нажимном диске. Кожух
29 сцепления штампованный, фиксируется на
маховике двигателя тремя штифтами и крепится
к нему шестью болтами с пружинными шайбами.
На плоскости внутреннего фланца кожуха на
опорных кольцах 30 установлена нажимная пру-
жина 28. Ведомый диск сцепления 45 выполнен
из отдельных пружинных пластин 25. к которым
латунными заклепками прикреплены фрикционные
накладки 26. Пластины со ступицей 24 соеди-
нены гасителем крутильных колебаний, со-
стоящим из пружин 44, фрикционных накладок и
пластины гасителя. Картер сцепления 32 отлит
из алюминиевого сплава, имеет колоколообраз-
ную жесткую форму, фиксируется на блоке ци-
линдров двигателя двумя штифтами и крепится
к нему шестью шпильками и гайками с шайбами.
На поверхности картера имеются окна для ох-
лаждения деталей сцепления. Вентиляционный
щиток 36 направляет поток воздуха для обдува
механизма сцепления. Привод механизма сцеп-
ления гидравлический, состоит из главного
цилиндра и подвесной педали, рабочего цилин-
дра и рычажного механизма, связывающего ра-
бочий цилиндр с диафрагменной пружиной, и
соединительного трубопровода. Главный ци-
линдр привода сцепления установлен на щите
пародией части кузова со стороны моторного
отсека и крепится двумя шпильками и гайками.
Эти же шпильки с обратной стороны крепят
кронштейн педали сцепления. Сверху на корпу-
се 3 главного цилиндра установлен пи-
тательный бачок 5 из полупрозрачной пласт-
массы. Горловина бачка закрывается негерме-
тичной резьбовой крышкой 7. Под крышкой ус-
тановлен сетчатый фильтр 6, выполняющий од-
новременно функцию успокоителя тормозной
жидкосш. Питагельный бачок крепится к глав-
ному цилиндру резьбовым штуцером 4, уплот-
няемым со стороны [лавного цилиндра резино-
вой прокладкой. Поршень 8 главного цилиндра
отлит из цинкового сплава и уплотняется ре-
зиновой манжетой 13, поджатой к торцу поршня
пружиной 14. Задняя часть поршня уплотняется
резиновой манжетой квадратного сечения, то-
рец поршня имеет сферическую поверхность, в
которую упирается толкающий шток 10. связы-
вающий поршень с педалью привода выключения
сцепления. На резьбовую часть толкающего
штока навинчен наконечник для регулировки
длины штока при установке требуемого положе-
ния педали. Полость цилиндра защищена от пы-
ли резиновым чехлом. Рабочий цилиндр привода
сцепления установлен на приливе картера сце-
пления с левой стороны, центрируется выточ-
кой, расположенной на корпусе цилиндра, и
закрепляется стопорным пружинным кольцом. От
прово- рачивания цилиндр удерживается специ-
альной литой площадкой на корпусе. Толкающий
шток 46 рабочего цилиндра имеет резьбовой
конец, на который навинчен вильчатый нако-
нечник, служащий для регулировки свободного
хода наружного конца вилки выключения сцеп-
ления 41 и зафиксированный от отворачивания
контргайкой. На автомобилях поздних выпус-
ков, имевших штампованную, а не кованную
вилку выключения сцепления, этот наконечник
заменен упорной гайкой, имеющей полусфериче-
скую опорную поверхность. входящую в соот-
ветствующее коническое отверстие вилки.
Главный и рабочий цилиндры соединены между
собой комбинированным трубопроводом, состоя-
щим из стальной оцинкованной трубки 16 и ре-
зинового армированного шланга 19. Шланг
ввернут резьбовым штуцером в корпус рабочего
цилиндра 49, а другим концом, имеющим хво-
стовик с наружной и внутренней резьбами, за-
креплен с помощью гайки 15 и пружинной шайбы
17 в установленном на лонжероне рамы кузова
кронштейне 18. Трубка с помощью специальных
гаек, обжимающих ее развальцо- ванные концы,
закреплена верхним концом в резьбовом отвер-
стии штуцера 2 главного цилиндра, а нижним в
резьбовом отверстии хвостовика резинового
шланга. Для удаления воздуха из системы гид-
ропривода в корпусе 49 рабочего цилиндра
предусмотрен клапан выпуска воздуха 53. Для
предохранения клапана от пыли и грязи на его
головку надевается резиновый чехол 54. Вилка
выключения сцепления 4-1 кованная или, на
более поздних выпусках автомобилей, штампо-
ванная, поворачивается на двух полиамидных
втулках 40 оси кронштейна 39. Подшипник вы-
ключения сцепления 34 изготовлен из уюльно-
графитной композиции и запрессован в обойму
35, соединенную с вилкой выключения сцепле-
ния 41 соединительными звеньями 37. Опорная
пята 33 нажимной пружины стальная кованная
цианированная, закреплена на консольных пла-
стинках нажимной пружины зачеканкой. Работа
сцепления. При отпущенной педали привода вы-
ключения сцепления под действием нажимной
пружины 28 ведомый диск 45 зажат между махо-
виком и нажимным диском 47 (положение а на
фрагменте 1). Педаль и вилка выключения сце-
пления удерживаются в исходных крайних поло-
жениях спиральными пружинами 20 и 42. наде-
тыми, соответственно, на ось 21 педали и ось
кронштейна 39 крепления вилки. На автомоби-
лях поздних выпусков спиральные пружины пе-
дали и вилки были заменены на ци-
линдрические, работающие на растяжение и вы-
несенные из обслуживаемых узлов. Между под-
шипником 34 выключения сцепления и опорной
пятой 33 нажимной пружины имеется зазор, оп-
ределяющий величину свободного хода iq на-
ружного конца вилки выключения сцепления.
При нажатии на педаль выключения сцепления
усилие передается через толкающий шток 10 к
поршню 8 главного цилиндра, далее давлением
жидкости поршню 50 рабочего цилиндра и через
толкающий шток 46 вилке 41 выключения сцеп-
ления, которая, поворачиваясь на пласт-
массовых втулках 40 оси кронштейна 39, пере-
мещает обойму 35 с подшипником 34 до упора
последнего в опорную пяту 33 нажимной пружи-
ны 28. Дальнейшее совместное перемещение
подшипника и пяты вызывает деформацию нажим-
ной пружины, которая, опираясь на наружное
опорное кольцо 30. с помощью соединительных
звеньев и пластин 27 отводит нажимной диск
47 от маховика, освобождая ведомый диск 45
сцепления (положение б на фрагменте 1). Та-
ким образом, прекращается передача крутящего
момента от двигателя к коробке передач. При
отпускании педали выключения сцепления на-
жимная пружина 28 выпрямляется, создавая при
этом осевое усилие на нажимной диск 47 сцеп-
ления, под действием которого ведомый диск
45 зажимается между маховиком и нажимным
диском, включая сцепление. Для нормальной
работы сцепления в эксплуатации необходимо
поддерживать величину полного хода педали
сцепления L (от свободного положения до упо-
ра ее в коврик пола), равную 150...155 мм. а
свободный ход наружного конца вилки выключе-
ния сцепления 41 в пределах 4.5...5.5 мм.
