Выключатель аварийной сигнализации ВК422
ползункового типа. При вытягивании ручки 3
на себя включаются все указатели поворота в
мигающем режиме. Одновременно включается
лампа 2 также в мигающем режиме. Включатель
1 аварийной сигнализации установлен на пане-
ли приборов. Фара. На автомобиле установлены
фары типа 8704.24. Лампа 9 фары двухнитиевая
мощностью 45 и 40 Вт (45 Вт дальний свет,
40Вт- ближний свет). Нить ближнего света
тампы снабжена экраном для уменьшения ослеп-
ления водителей встречного транспорта. К цо-
колю' лампы .приварен фланец, обеспечивающий
правильное положение лампы по отношению к
фокусу рефлектора 11. Лампа 9 закреплена на
рефлекторе 11 пластиной, две лапки которой
заведены за выступы на рефлекторе. На пла-
стине установлен также патрон лампы 5 света
стоянки. На контактные штыри лампы 9 надева-
ется соединительная колодка 10. Фара имеет
стеклянный рассеиватель 7, неразъемно и гер-
метично соединенный с корпусом фары. Внутри
корпуса фары установлен рефлектор 11. закре-
пленный двумя винтами 6. Выключатель (замок)
зажигания 12, установленный на рулевой ко-
лонке, состоит из выключателя зажигания зам-
ковым устройством и противоугонного устрой-
ства, запирающего вал рулевого управления
автомобиля. Ключ в выключателе зажигания
имеет следующие положения: О выключено; 1
включено зажигание; И включены зажигание и
стартер; 111-стоянка (зажигание выключено,
включены радиоприемник, стеклоочиститель,
наружное и внутреннее освещение). В положе-
нии III при вынутом ключе включено противо-
угонное устройство. Клеммы 30 и 30/1 кон-
тактного устройства 14, соединенные в схеме
электрооборудования с "+" аккумуляторной ба-
тареи, постоянно находятся под напряжением.
ПереключАтель указателей поворота типа П135
служит для включения указателей поворота,
включения дальнего и ближнего света фар и
сигнализации дальним светом фар. При переме-
щении рычага 21 вверх или вниз подвижный
контакт перемещается, замыкая цепь правых
или левых указателей поворота. Одновременно
перемещается сектор 19, отжимая подвижную
опору сухаря и поднимая сухарь, поджатый
пружиной 17. После завершения поворота шайба
20 включения указателей поворота отжимает
сухарь одним из двух шипов своей нижней час-
ти, и поворачивает сектор 19 возврата и свя-
занный с ним штифтом рычаг 21 в нейтральное
положение. Рычаг 22 имеет три фиксированных
положения: верхнее фары выключены, среднее
(при нажатии вниз) включен ближний свет фар,
нижнее включен дальний свет фар. Для сигна-
лизации дальним светом фар нужно нажать ры-
чаг 22 на себя. Это положение, рычага 22 не-
фиксированное, фары включены только пока на-
жат рычаг. Прерыватель указателей поворота
контактно-транзисторный типа РС950Е. Преры-
ватель указателей поворота установлен в са-
лоне под панелью приборов с правой стороны.
Все элементы прерывателя смонтированы на пе-
чатной плате 33 и заключены в пластмассовый
корпус 29.

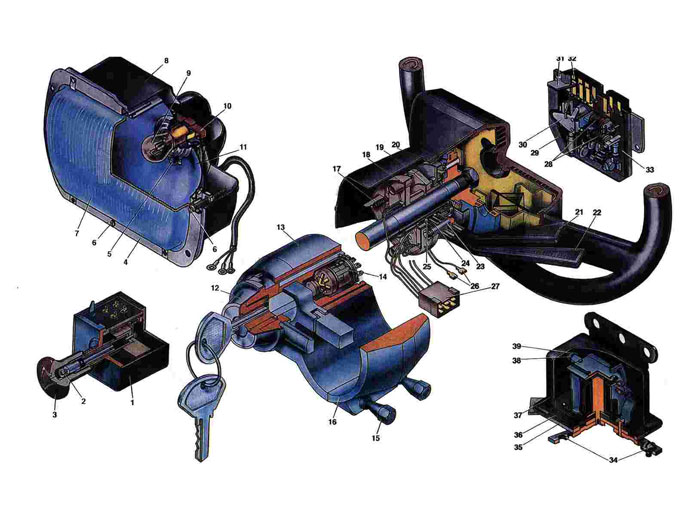

1. Выключатель аварийной сигнализации.
2. Лампа.
3. Ручка выключателя.
4. Ободок.
5. Лампа света стоянки.
6. Регулировочный винт.
7. Рассеиватель.
8. Пластмассовый кожух.
9. Лампа ближнего и дальнего света.
10. Соединительная колодка лампы ближнего и дальнего света.
11. Рефлектор.
12. Выключатель (замок) зажигания.
13. Кронштейн выключателя зажигания.
14. Контактное устройство.
15. Болт крепления кронштейна.
16. Крышка кронштейна.
17. Пружина сухаря.
18. Основание переключателя.
19. Сектор возврата рычага переключения указателей поворота.
20. Шайба включения указателей поворота.
21. Рычаг переключения указателей поворота.
22. Рычаг переключения света фар.
23. Ось рычагов.
24. Пружина фиксатора рычага переключения света фар.
25. Шарик фиксатора.
26. Соединительные штекеры.
27. Соединительная колодка.
28. Реле контроля.
29. Корпус прерывателя.
30. Исполнительное реле.
31. Крышка прерывателя.
32. Выводные клеммы.
33. Печатная плата.
34. Выводные клеммы.
35. Основание реле.
36. Прокладка.
37. Корпус реле.
38. Пружина.
39. Пластина верхнего контакта.
|
