Гидравлический привод включает в себя тормозную педаль 33. вакуумный усилитель 18, главный ци- линдр 19. бачок 20, регулятор 25 давления зад- них тормозов, колесные цилиндры тормозных меха- низмов, трубопроводы и шланги. Вакуумный усилитель уменьшает усилие, прикладываемое к педали тормоза при торможении. Между корпусом 72 и крышкой 63 вакуумного усилителя зажат, на- ружный поясок резиновой диафрагмы 61, разделяю- щий усилитель на вакуумную и атмосферную полос- ти. Вакуумная полость через шланг с наконечником 58 и клапаном соединяется с впуск- ной трубой двигателя. Для герметизации соедине- ния наконечник шланга соединен с усилителем че- рез резиновый фланец. Внутри вакуумного усилителя расположен пластмассовый корпус 62 клапана, хвостовик которого на выходе из крышки вакуумного усилителя герметизируется уплотните- лем 67. Он установлен в гнезде крышки и поджат к отбортовке гнезда дистанционным кольцом, ко- торое запирается стопорным кольцом. Для защиты подвижного хвостовика корпуса клапана от заг- рязнения на отбортованную часть корпуса усили- теля и на хвостовик корпуса клапана надет гоф- рированный защитный чехол 71. В корпусе клапана размещены буфер 64, поршень 66 с толкателем 70, резиновый клапан 68, пружины с опорными чашками и воздушный фильтр 69. В корпусе 62 выполнен канал, через который атмосферная полость соеди- няется с вакуумной. В выточку поршня 66 заходит упорная пластина 65, другой конец которой упи- рается в поясок диафрагмы 61, что предотвращает ее выпадание. Пластина 65 фиксирует в корпусе 62 поршень в сборе с толкателем 70 и клапаном 68. В буфер 64 упирается шток 59 привода поршня главного цилиндра. На выходе из корпуса вакуум- ного усилителя шток обжимается уплотнителем 73, который поджимается обоймой 74 к гнезду корпуса усилителя. В торцевое отверстие штока ввернут болт 75, которым регулируется выход штока из корпуса усилителя (1,05-1,25 мм). Шаровая го- ловка толкателя 70 обжата в гнезде поршня. Ре- зиновый клапан 68 собран на толкателе. Подвиж- ная головка клапана, усиленная металлической шайбой, поджата пружиной через опорную чашку к заднему торцу поршня (при полном растормажива- нии). Для подвижной головки клапана в корпусе 62 имеется седло. Неподвижный буртик клапана 68 поджат пружиной через опорную чашку к внутрен- ней стенке хвостовика корпуса клапана, создавая надежное уплотнение. Для очистки атмосферного воздуха в хвостовике корпуса клапана установлен поролоновый воздушный фильтр 69. Корпус клапана постоянно отжимается пружиной 60 в сторону крышки 63. Между собой корпус и крышка усилите- ля соединены за счет ввода выступов крышки во впадины корпуса и дальнейшего поворота крышки до завода ее краев под выступы корпуса. Разъем крышки и корпуса уплотнен буртом резиновой ди- афрагмы 61, зажатым между ними. Главный цилиндр 19 крепится на двух шпильках к вакуумному уси- лителю. Сверху в его корпусе выполнены три резьбовых отверстия для штуцеров трубопроводов. отводящих жидкость в контуры привода передних и задних тормозов, и два гнезда, в которых кре- пятся стопорными шайбами штуцеры 52, соединен- ные шлангами с бачком 20. Внутреннее отверстие цилиндра обработано с большой точностью и высо- кой чистотой поверхности. С одной стороны по- лость цилиндра закрывается пробкой 48. В ци- линдре последовательно установлены два поршня, один из которых приводит в действие задние тор- моза, другой передние. Между пробкой и поршнем 47, а также между поршнями 47 и 44 установлены возвратные пружины 45, под действием которых они возвращаются в исходное положение при рас- тормаживании. При этом ход поршней ограничен винтами 46, хвостовики которых заходят в про- дольные пазы поршней. Поршень 47 привода задних тормозов уплотнен в цилиндре двумя кольцами 51. Переднее кольцо пружиной 50 поджато к торцевой поверхности канавки. Другой конец пружины упи- рается в чашку 49. Заднее кольцо поджато к тор- цу поршня пружиной 45 через шайбу 55. Поршень 44 привода передних тормозов имеет аналогичное уплотнение, только заднее кольцо расположено в канавке поршня и имеет другую форму. На обеих поршнях свободно надеты распорные втулки 56. В исходном положении поршня распорная втулка, упираясь в стопорный винт, отводит уплотнитель- ное кольцо от торца канавки. При этом через об- разовавшийся зазор рабочая полость цилиндра со- общается с бачком 20. Канавка переднего уплотнительного кольца через радиальные отверс- тия и осевой канал в поршне сообщается с рабо- чей полостью цилиндра. Поэтому, когда в рабочей полости увеличивается давление жидкости, уплот- нительное кольцо плотнее прижимается к зеркалу цилиндра. Бачок 20 двухсекционный, изготовлен из полупрозрачной пластмассы, что обеспечивает визуальный контроль за уровнем жидкости. В ниж- ней части корпуса бачка имеется два наконечника для подсоединения шлангов. На заливную горлови- ну навертывается крышка 5. которая поджимает корпус 4 клеммного устройства и отражатель 6 к торцу горловины. В корпусе 1 смонтировано уст- ройство для контроля уровня жидкости в бачке. Оно состоит из поплавка 8, на штоке которого расположен подвижной контакт 3. и неподвижного контакта 2. закрепленного в корпусе 1. При по- нижении уровня жидкости поплавок опускается и контакты замыкают цепь контрольной лампы. Регу- лятор давления 25 включен в привод задних тор- мозов для того, чтобы не допустить повышения давления в этом контуре при уменьшении нагрузки на заднюю ось колес. Иначе возможна блокировка задних колес и их юз. Регулятор крепится двумя болтами к кронштейну кузова, причем одно от- верстие в кронштейне выполнено овальным, что позволяет регулировать положение регулятора давления. В действие регулятор давления приво- дится торсионным рычагом 31 (см. рис. 22), ко- торый крепится к кузову обоймой 32 через рези- новую опорную втулку 33. Длинное плечо рычага 31 соединено шарнирно через тягу 12 с балкой заднего моста, а короткое плечо проходит через отверстие оси 29 и заходит в вырез нижней части поршня 16 (см. рис. 26) регулятора. Это плечо передает на поршень колебательное движение бал- ки заднего моста. В корпусе регулятора давления ввернуты штуцеры двух трубопроводов: нижнего для подвода жидкости от главного цилиндра, верхнего - для подачи жидкости к колесным ци- линдрам. Поршень 16 регулятора на выходе из корпуса уплотнен кольцом 9, расположенным в ме- таллической обойме. Это кольцо поджато пружиной 10. Верхний конец пружины упирается в плавающую тарелку 11 и через нее в заплечики поршня. Пру- жина стремится поджать поршень до упора его в пробку 14. Втулка 13 свободно надета на головку поршня. Она ограничивает подъем уплотнителя 12 вверх к головке поршня.

1. Корпус контактного устройства;
2. Неподвижный контакт;
3. Подвижный контакт;
4. Корпус клеммиого устройства;
5. Крышка бачка:
6. Отражатель;
7. Толкатель;
8. Поплавок;
9. Уплотнительное кольцо поршня:
10. Пружина;
11. Тарелка пружины;
12. Уплотнитель головки поршня;
13. Втулка:
14. Пробка корпуса регулятора давления;
15. Корпус регулятора давления:
16. Поршень регулятора давления;
17. Диск переднего тормоза;
18. Вакуумный усилитель;
19. Главный цилиндр;
20. Бачок главного цилиндра;
21. Суппорт переднего тормоза;
22. Защитный кожух переднего тормоза;
23. Вакуумный трубопровод;
24. Штуцер для прокачки привода задних тормозов;
25. Регулятор давления;
26. Стоп-сигнал;
27. Колесный цилиндр заднего тормоза;
28. Тормозная колодка;
29. Направляющая троса;
30. Направляющий ролик;
31. Рычаг привода стояночного тормоза;
32. Включатель стоп-сигнала;
33. Педаль тормоза;
34. Штуцер для прокачки привода передних тормозов;
35. Фланец наконечника оболочки троса;
36. Задний трос;
37. Передний трос;
38. Кронштейн рычага привода стояночного тормоза;
39. Возвратный рычаг привода стояночного тормоза;
40. Защелка рычага;
41. Упор включателя контрольной лампы стояночного тормоза;
42. Тяга защелки рычага;
43. Кнопка рычага привода стояночного тормоза;
44. Поршень привода передних тормозов;
45. Возвратная пружина поршня;
46. Ограничительный винт поршня;
47. Поршень привода передних тормозов;
48. Пробка корпуса главного цилиндра;
49. Опорная чашка пружины уплотнительного кольца;
50. Пружина уплотнительного кольца;
51. Уплотнительное кольцо;
52. Штуцер;
53. Стопорная шайба;
54. Уплотнительная прокладка;
55. Упорная шайба;
56. Распорная втулка;
57. Клапан;
58. Наконечник шланга;
59. Шток;
60. Возвратная пружина корпуса клапана;
61. Диафрагма корпуса клапана;
62. Корпус клапана вакуумного усилителя;
63. Крышка корпуса вакуумного усилителя;
64. Буфер штока;
65. Упорная пластина поршня;
66. Поршень клапана;
67. Уплотнитель крышки корпуса вакуумного усилителя:
68. Клапан вакуумного усилителя:
69. Воздушный фильтр;
70. Толкатель клапана;
71. Защитный чехол корпуса клапана;
72. Корпус вакуумного усилителя;
73. Уплотнитель штока;
74. Обойма уплотнителя штока;
75. Регулировочный болт штока;

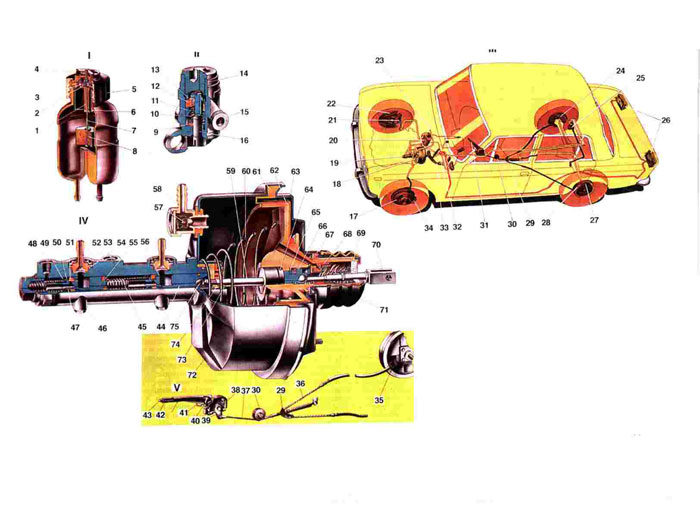

76. 1.Бачок главного цилиндра;
77. 11.Регулятор давления;
78. III.Схема привода тормозов;
79. IV.Главный цилиндр и вакуумный усилитель;
80. V.Привод стояночного тормоза.
