На автомобиле установлено сухое однодисковое, постоянно замкнутое сцепление с пружинной ступицей и гасителем крутильных колебаний.

Наружный диаметр ведомого диска 225 мм (9). Сцепление автомобиля обеспечивает: передачу крутящего момента от двигателя на карданный вал и ведущие колеса автомобиля; отсоединение на непродолжительное время двигателя от силовой передачи автомобиля; плавное движение автомобиля при трогании с места и при переключении передач; предохранение деталей трансмиссии и двигателя от поломок за счет пробуксовывания при перегрузках. Устройство и работа сцепления. Ведущими частями сцепления являются маховик и ведущий диск сцепления в сборе (состоит из кожуха, нажимного диска, рычагов выключения сцепления и нажимных пружин). На боковых поверхностях кожуха 17, прикрепленного к маховику шестью болтами, имеются три равномерно расположенных прямоугольных окна, в которые водят с минимальным зазором три обработанных выступа нажимного диска 19.

Такое соединение обеспечивает передачу крутящего момента через кожух на нажимной диск; центрирование нажимного диска относительно кожуха и возможность осевого перемещения нажимного диска при выключении сцепления. Между кожухом и нажимным диском расположены девять пар нажимных пружин 8 и 9. Для предотвращения заедания пружины имеют разное направление навивки. Нажимное усилие, создаваемое наружной пружиной, 24,5-27,5 кгс, внутренней 30,5-33,5 кгс. Для предохранения нажимных пружин от вредного влияния тепла, выделяющегося при пробуксовке сцепления, между нажимным диском и пружинами установлены теплоизолирующие шайбы 10 из прессованного асбокартона. Три стальных рычага 23 выключения сцепления располагаются в прорезях направляющих выступов нажимного диска и с помощью осей и игольчатых подшипников объединяются с нажимным диском и опорными вилками На резьбовые хвостовики опорных вилок навернуты сферические гайки 25, которые прижимаются к сферическим поверхностям на кожухе коническими пружинами 24. Такое шарнирное соединение опорных вилок с кожухом обеспечивает возможность некоторого качания опорных вилок, необходимого для компенсации изменения расстояния по радиусу между осями рычагов при отводе нажимного диска.

Сферические гайки служат также для установки концов рычагов выключения в одной плоскости. В противном случае происходят перекос нажимного диска при выключении сцепления, неполное выключение и неплавное включение сцепления. Для предотвращения отвертывания сферические гайки раскернены в прорези на хвостовиках опорных вилок. Ведущий диск сцепления в сборе статически балансируется путем высверливания металла из бобышек нажимного диска. Допустимый дисбаланс 25 гссм. Глубина сверления не более 25 мм, включая конус сверла. Ведомый диск сцепления передает вращение от двигателя на первичный вал 30 коробки передач за счет сил трения на поверхностях фрикционных накладок 18, зажатых усилием нажимных пружин между поверхностями маховика и нажимного диска. Фрикционные накладки 18 изготовлены из асбестовой тканой ленты с вплетенной в нее медной или латунной проволокой. Каждая из них имеет по 24 канавки, которые способствуют лучшему отводу тепла и очищению трущихся поверхностей от продуктов износа. Накладки независимо одна от другой приклепаны к восьми волнистым пружинным пластинам, которые, в свою очередь, приклепаны к стальному диску 20. По мере увеличения нажатия на ведомый диск волнистые пластины постепенно распрямляются, обеспечивая тем самым более плавное включение сцепления, и при полном включении практически принимают плоскую форму. К диску 20 при помощи трех пальцев 21 приклепан второй диск. В обоих дисках имеется по шесть окон, расположенных друг против друга. Между дисками располагается фланец ступицы 11 ведомого диска, имеющий шесть окон и три U-образных выреза, через которые проходят пальцы.

Цилиндрические демпферные пружины 12 расположены одновременно в окнах ступицы и обоих дисков и передают крутящий момент от фрикционных накладок к ступице, сжимаясь в зависимости от величины передаваемого момента. Поворот фрикционных накладок относительно ступицы ограничен упором пальцев 21 в края U-образных вырезов фланца ступицы. Пружины демпфера способствуют мягкому включению сцепления, а также понижают частоту собственных колебаний силовой передачи, устраняя возможность появления резонансных колебаний. Изменения крутящего момента, вызываемые крутильными колебаниями коленчатого вала двигателя, заставляют диски 20 поворачиваться относительно ступицы в ту или иную сторону, сжимая и разжимая демпферные пружины. Для уменьшения передачи этих колебаний на трансмиссию служит гаситель, состоящий из стальной фрикционной шайбы 13, сидящей на лысках ступицы 11 и прижатой к диску 20 с усилием 60 кгс пружиной 15, упирающейся в отбортовку упора, зафиксированного в канавке на ступице. Гашение колебаний происходит вследствие трения между этими деталями при повороте диска относительно ступицы. Для разборки гасителя необходимо надавить на упор, слегка сжав пружину, повернуть упор на 90' и снять со ступицы.

 Ведомый диск в сборе балансируется статически путем установки балансировочных грузовиков в отверстия диска 20. Допустимый дисбаланс не более 10 гссм. Биение поверхностей фракционных накладок относительно шлицевого отверстия ступицы не более 1 мм. Выключение сцепления производится путем нажатия на концы рычагов выключения подшипника 26, насаженного на подвижную муфту 27. Для защиты рабочей поверхности хвостовика крышки подшипника первичного вала 31 от попадания грязи на нее надеты два поролоновых кольца 28. При сборке в подшипник и в муфту выключения сцепления закладывается специальная смазка, не требующая замены в течение всего срока эксплуатации. Картер 6 сцепления отлит из алюминиевого сплава. Он крепится к блоку двигателя на четырех шпильках и двух болтах и центрируется на двух установочных штифтах. Для обеспечения необходимой соосности коробки передач с коленчатым валом двигателя задний торец и посадочное отверстие картера сцепления обрабатываются в сборе с блоком двигателя, обеспечивая биение заднего торца и посадочного отверстия относительно оси коленчатого вала не более 0,08 мм. В нижней части картера сцепления имеется люк, закрытый штампованной нижней частью картера сцепления. Через этот люк производится демонтаж сцепления. Охлаждение сильно нагревающихся в процессе работы деталей и удаление продуктов износа осуществляются путем засасывания воздуха через заборное окно 29.и выброса его через выходное окно сбоку картера сцепления. В процессе эксплуатации сцепление не требует каких либо регулировок. Регулировку положения рычагов выключения в одной плоскости производят только на заводе или при ремонте сцепления. В этом случае ведущий диск, собранный с кожухом, приворачивают к маховику, установив между нажимным диском и маховиком в трех местах шайбы толщиной 8 мм. Вращая регулировочные сферические гайки опорных вилок, добиваются, чтобы размер от торца маховика до конца каждого рычага был равен 48,5±0,25 мм. При сборке сцепления устанавливают нажимные пружины одной группы (отличаются друг от друга по нагрузке 1,5 кгс).

В процессе эксплуатации необходимо своевременно заменять изношенные фрикционные накладки ведомого диска сцепления, в связи с чем через 80-100 тыс. км пробега автомобиля в нормальных условиях и через 4050 тыс. км пробега автомобиля в тяжелых условиях (например, автомобиль-такси) необходимо проверить расстояние между маховиком и нажимным диском при включенном сцеплении. Если это расстояние менее 6 мм, то необходимо снять ведомый диск для осмотра и замены фрикционных накладок. Для проведения замеров необходимо установить автомобиль на яму и снять нижнюю штампованную часть картера сцепления.

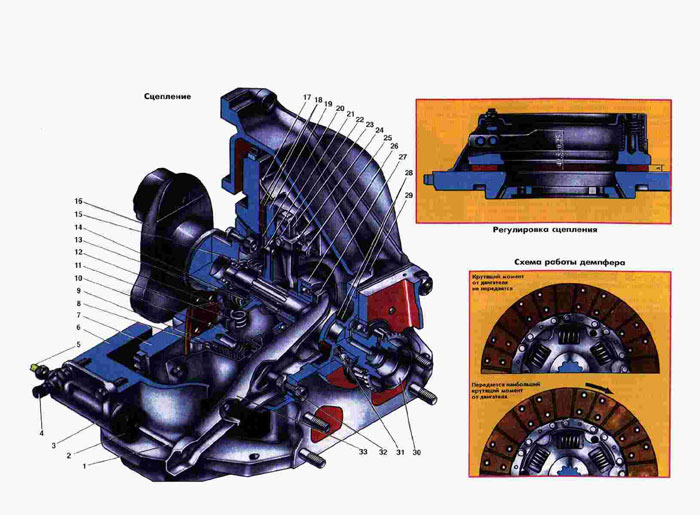

1. Толкатель.
2. Защитный чехол.
3. Рабочий цилиндр привода.
4. Клапан.
5. Шланг.
6. Картер сцепления.
7. Маховик.
8. Наружная нажимная пружина.
9. Внутренняя нажимная пружина.
10. Теплоизоляционная шайба.
11. Ступица.
12. Пружина демпфера.
13. Фрикционная шайба.
14. Теплоизоляционная шайба.
15. Пружина гасителя.
16. Коленчатый вал.
17. Кожух сцепления.
18. Фрикционная накладка.
19. Нажимной диск.
20. Диск.
21. Палец.
22. Опорная вилка.
23. Рычаг выключения сцепления.
24. Коническая пружина.
25. Сферическая гайка.
26. Подшипник выключения сцепления.
27. Муфта подшипника.
28. Поролоновое кольцо.
29. Заборное окно.
30. Первичный вал коробки передач.
31. Крышка подшипника первичного вала.
32. Шаровая опора.
33. Вилка выключения сцепления.
