Устройство карбюратора. На двигателе установлен карбюратор К-126Г эмульсионный, двухкамерный. с падающим потоком, с последовательным открытием дроссельных заслонок и балансированной поплавковой камерой. Карбюратор имеет две смесительные камеры: первичную и вторичную.

Первичная камера работает на всех режимах двигателя. Вторичная камера включается в работу пли большой нагрузке (примерно после 2/3 хода дроссельной заслонки первичной камеры). Для обеспечения бесперебойной работы двигателя на всех режимах карбюратор имеет следующие дозирующие устройства: систему холодного хода первичной камеры, переходную систему вторичной камеры, главные дозирующие системы первичной и вторичной камер, систему экономайзера, систему пуска холодного двигателя и систему ускорительного насоса. Все элементы дозирующих систем расположены в корпусе поплавковой камеры, ее крышке и корпусе смесительных камер. Корпус и крышка поплавковой камеры отлиты из цинкового сплава ЦДМ-4-1. Корпус смесительных камер отлит из алюминиевого сплава АЛ-Э. Между корпусом поплавковой камеры, ее крышкой и корпусом смесительных камер установлены уплотнительные картонные прокладки. В корпусе поплавковой камеры расположены: два больших 6 и два малых диффузора 7, два главных топливных жиклера 28, два воздушных тормозных жиклела 21 главных дозирующих систем, две эмульсионные трубки и, расположенные в колодцах, топливный 13 и воздушный жиклеры системы холостого хода, экономайзер и направляющая втулка 27, ускорительный насос 24 с нагнетательным и обратным клапанами.

 Распылители главных дозирующих систем выведены в малые диффузоры первичной и вторичной камер. Диффузоры запрессованы в корпус поплавковой камеры, б корпусе поплавковой камеры имеется окно 15 для наблюдения за уровнем топлива и работой поплавкового механизма. Все каналы жиклеров снабжены пробками для обеспечения доступа к ним без разборки карбюратора. Топливный жиклер холостого хода может быть вывернут снаружи, для чего его корпус выведен через крышку вверх наружу. В крышке поплавковой камеры расположена воздушная заслонка 11 с полуавтоматическим приводом. Привод воздушной заслонки соединен с осью дроссельной заслонки первичной камеры системой рычагов и тяг, которые при пуске холеного двигателя открывают дроссельную заслонку на угол, необходимый для поддержания пускового числа оборотов двигателя. Вторичная дроссельная заслонка при этом плотно закрыта. Эта система состоит из рычага привода воздушной заслонки, который одним плечом действует на рычаг оси воздушной заслонки, а другим через тягу на рычаг малого газа, который, поворачиваясь, нажимает на заслонку первичной камеры и открывает ее.

В крышке карбюратора крепится поплавковый механизм, который состоит из поплавка, подвешенного на оси, и клапана 30 подачи топлива. Поплавок карбюратора изготовлен из листовой латуни толщиной 0,2 мм. Клапан подачи топлива разборный, состоит из корпуса и запорной иглы. Диаметр седла клапана 2,2 мм. Конус иглы имеет специальную уплотнительную шайбу, изготовленную из состава на основе фтористой резины. Топливо, поступающее в поплавковую камеру, проходит через сетчатый фильтр 31. В корпусе смесительных камер расположены две дроссельные заслонки 16 первичной камеры и вторичной камеры, регулировочный винт 2 системы холостого хода, винт токсичности, каналы системы холостого хода, служащие для обеспечения согласованной работы системы холостого хода и главной дозирующей системы первичной камеры. отверстие 3 подвода разрежения к вакуумрегулятору опережения зажигания, а также переходная система вторичной камеры. Система холостого хода карбюратора состоит из топливного жиклера 13, воздушного жиклера и двух отверстий в первичной смесительной камере (верхнего и нижнего). Нижнее отверстие снабжено винтом 2 для регулирования состава горючей смеси. Топливный жиклер холостого хода расположен под уровнем топлива и включен после главного жиклера первичной камеры.

Эмульсирование топлива производится воздушным жиклером. Необходимая характеристика работы системы достигается топливным жиклером холостого хода, воздушным тормозным жиклером, а также величиной и расположением переходных отверстий в первичной смесительной камере. Главная дозирующая система каждой камеры состоит из больших и малых диффузоров, эмульсированных трубок, главных топливных и главных воздушных жиклеров. Главный воздушный жиклер 21 регулирует поступление воздуха внутрь эмульсионной трубки 23, расположенной в эмульсионном колодце. Эмульсионная трубка имеет специальные отверстия, предназначенные для получения необходимой характеристики работы системы. Система холостого хода и главная дозирующая система первичной камеры обеспечивают необходимый расход топлива на всех основных режимах работы двигателя. Система экономайзера состоит из направляющей втулки 27, клапана 23 и распылителя 19. Система экономайзера включается в работу на 5-7 до полного открытия дроссельной заслонки вторичной камеры. Следует отметить, что на режиме полной нагрузки работают, кроме системы экономайзера, главные дозирующие системы обеих камер и очень немного топлива продолжает поступать через систему холостого хода.

Система ускорительного насоса состоит из поршня 24, механизма привода 20 впускного и нагнетательного (выпускного) клапанов и распылителя 12, выведенного в воздушный патрубок первичной камеры. Система имеет привод от оси дросселя первичной камеры и работает при разгоне автомобиля. На оси дроссельной заслонки первичной камеры жестко укреплен рычаг 4 привода. Также жестко на оси укреплен поводок кулисы 25. Кулиса свободно установлена на оси заслонки 16 и имеет два паза. В первой из них перемещается поводок, а во втором палец с укрепленным на нем роликом рычага 26 привода оси 8 вторичной заслонки. Заслонки удерживаются в закрытом положении пружинами, укрепленными на оси первичной камеры и оси вторичной камеры. Кулиса 25 также постоянно стремится закрыть заслонку вторичной камеры, так как на нее действует возвратная пружинам укрепленная на оси первичной камеры.

 При движении рычага 4 привода оси первичной камеры поводок рычага первичной камеры сначала свободно перемещается в пазу кулисы 25 (таким образом открывается только заслонка первичной камеры), и примерно после 2/3 ее хода поводок начинает поворачивать ее. Кулиса 25 привода вторичной заслонки открывает вторичную дроссельную заслонку. При сбросе газа пружины возвращают всю систему рычагов в исходное положение.

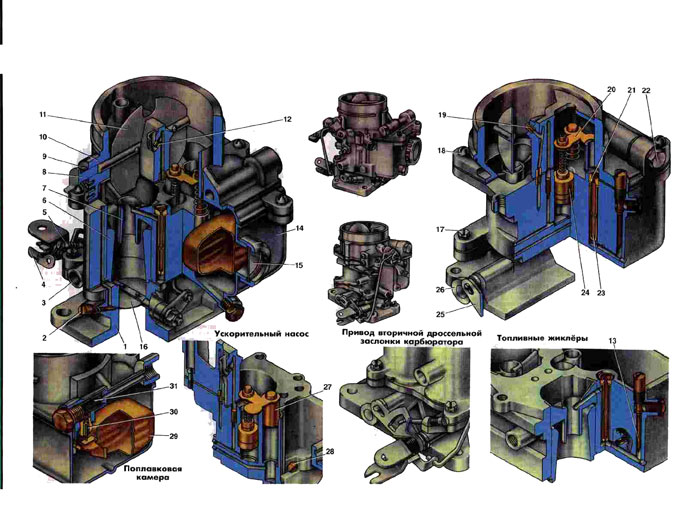

1. Смесительная камера.
2. Винт качества смеси.
3. Отверстие вакуумного регулятора.
4. Рычаг привода дроссельных заслонок.
5. Винт количества смеси.
6. Диффузор большой.
7. Диффузор малый.
8. Ось воздушной заслонки.
9. Пружина воздушной заслонки.
10. Крышка поплавковой камеры.
11. Воздушная заслонка.
12. Распылитель ускорительного насоса.
13. Топливный жиклер холостого хода.
14. Корпус поплавковой камеры.
15. Смотровое окно.
16. Дроссельная заслонка.
17. Винт крепления корпуса.
18. Винт крепления крышки.
19. Распылитель экономайзера.
20. Привод ускорительного насоса.
21. Главный воздушный жиклер.
22. Пробка фильтра.
23. Эмульсионная трубка.
24. Поршень ускорительного насоса.
25. Кулиса привода.
26. Ось вторичной дроссельной заслонки.
27. Направляющая втулка.
28. Главный топливный жиклер.
29. Поплавок.
30. Топливный клапан.
31. Топливный фильтр.
