На автомобиле установлена механическая трехходовая четырехступенчатая коробка передач. Коробка передач обеспечивает: получение различных тяговых усилий на ведущих колесах за счет изменения крутящего момента, передаваемого от двигателя на карданную передачу; возможность движения автомобиля задним ходом; возможность отсоединения на длительное время двигателя от силовой передачи автомобиля. Устройство и работа коробки передач. Коробка передач выполнена по двухвальной схеме.

Картер коробки передач 44 крепится к картеру сцепления шестью шпильками. С правой стороны картера коробки передач имеется отверстие (закрыто конической резьбовой пробкой) для заливки и контроля уровня масла в коробке передач; такое же отверстие с пробкой расположено в нижней части картера (служит для слива масла). Первичный вал 1 вращается в двух шариковых подшипниках; передний расположен в гнезде задней шейки коленчатого вала двигателя, задний 5 в стенке картера коробки передач. В передней части первичного вала имеются шлицы, с помощью которых первичный вал соединен со ступицей ведомого диска сцепления. За одно целое с задней частью первичного вала выполнена косозубая шестерня, которая постоянно соединена с шестерней на промежуточном валу, а также прямозубый венец и конус синхронизатора. Крышка 2 подшипника первичного вала центрирована по наружному кольцу и привернута к переднему торцу картера коробки передач четырьмя болтами. По ее наружному буртику коротка передач центрируется с картером сцепления. Промежуточный вал 40 вращается на трех рядах игольчатых подшипников 39.

Ось 41 вала от проворачивания удерживается лысками на заднем конце. Для того чтобы при монтаже лыски точно попали в паз на фланце удлинителя, риска на переднем конце оси 41 должна быть расположена горизонтально. При передаче крутящего момента косозу6ыми шестернями возникают осевые силы, для восприятия которых с обеих сторон промежуточного вала имеются упорные бронзовые шайбы; осевые силы, действующие на первичный и вторичный валы, воспринимаются шарикоподшипниками этих валов. Косозубые шестерни первой 18, второй 14 и третьей 13 передач, свободно вращающиеся на вторичном валу, находятся в постоянном зацеплении с венцами промежуточного вала. Шестерни на заводе подбирают и комплектуют парами так, чтобы обеспечивался минимальный шум при работе шестерен. На шлицы вторичного вала 33 напрессованы ступицы 16 и 10 с наружными зубьями, по которым перемещаются в осевом направлении муфты 15 и 9. При включении передач переднего хода внутренние зубы муфты входят в зацепление с прямыми зубьями соответствующей шестерни, и шестерня оказывается жестко (через ступицу) соединенной с вторичным валом. В проточке вторичного вала устанавливается шлицаванная упорная шайба 17 таким образом, что ее шлицы располагаются против шлицев вторичного вала, благодаря чему осевое перемещение шайбы становится невозможным. Повороту шайбы и выходу ее шлицев во впадины шлицев вторичного вала препятствует штифт с пружинкой, расположенной во впадине шлица вторичного вала.

На заднем конце вторичного вала имеются эвольвентные шлицы. По ним центрируется шлицованная скользящая вилка кардана, пареная поверхность которой входит в отверстие сталебаббитового подшипника скольжения, являющегося задней опорой ведомого вала. Передней опорой служит роликовый подшипник 6 (14 роликов), а сроднен опорой шариковый подшипник 21, расположенный в удлинителе. Его осевое перемещение, а следовательно, и перемещение всего вторичного вала ограничивается вправо упорным буртом удлинителя, а влево стопорным кольцом 20, расположенным одновременно в канавке на шарикоподшипнике и в канавке на удлинителе. В средней части удлинителя расположен сапун, предотвращающий повышение давления внутри коробки передач при работе, а в задней части установлены два резиновых сальника 37. Для разгрузки сальников на поверхности сталебаббитовой втулки имеется винтовая канавка, отводящая масло от сальников. В нижней части удлинителя имеется закрываемое конической резьбовой пробкой 38 отверстие, через которое производится выпрессовка оси блока шестерен. Удлинитель 34 и фланец удлинителя 36 соединяются между собой через упругую соединительную муфту 35, служащую для снижения шума внутри автомобиля. Промежуточная прямозубая шестерня 43 заднего хода располагается на оси 42, которая удерживается от осевого перемещения и проворачивания штифтом, расположенным в специальной канавке на фланце удлинителя. Включение передачи заднего хода осуществляется путем введения промежуточной шестерни заднего хода в зацепление одновременно с прямозубым венцом промежуточного вала и зубчатым венцом на муфте-шестерне включения первойвторой передач.

Механизм переключения передач. Механизм переключения передач смонтирован в верхней крышке 32. переключение передач производится с помощью рычага Нижний конец рычага входит в паз одной из трех головок, соединенных со штоками стопорными болтами. На этих же штоках расположены три вилки включения передач. На штоках имеются лунки, в которые заходят поджимаемые пружинками 27 фиксирующие шарики 28. Для предотвращения одновременного включения двух передач механизм переключения снабжен блокировочным устройством, состоящим из двух стопорных плунжеров 30 и стопорного пальца 31. При перемещении среднего штока плунжеры выходят из его углублений, но входят в углубления на крайних штоках и запирают их. Если перемещается один из крайних штоков, то плунжер выходит из его углубления, перемещая палец 31 и второй плунжер в углубление на другом крайнем штоке. При перемещении штока заднего хода наконечник включателя 29 света заднего хода выдавливается из лунки на штоке и замыкает контакты включателя, тем самым зажигая фонари заднего хода. Пружины 46 и предохранители 45, воздействуя на рычаг переключения передач, устанавливают его таким образом, что в нейтральном положении нижний конец располагается в головке включения третьей и четвертой передач. От перемещения вверх рычаг удерживается цилиндрической пружиной 49. В сфере рычага имеются два вертикальных паза, в которые входят концы запрессованных в горловину штифтов 47. Это исключает поворот рычага вокруг вертикальной оси. Верхняя и нижняя части рычага соединяются через демпфирующее устройство, обеспечивающее гашение вибрации и более мягкое включение передач. В процессе эксплуатации каких-либо регулировок в коробке передач не требуется. При сборке подбором и постановкой стопорного кольца 7 требуемой толщины (1,7 -0,12 или 2+0.04 (20,12) мм) для шестерни третьей передачи и подбором и постановкой регулировочной шайбы 19 требуемой толщины (1,6-0,06 или 1,8-0,06 мм) для шестерни первой передачи обеспечивает осевые зазоры этих шестерен в пределах 0,15-0,35 мм.

Осевые зазоры шестерни второй передачи 0,15-0,35 мм и промежуточного вала 0,05-0,31 мм обеспечиваются в заданных пределах конструктивно и не требуют регулировок. Иглы роликовых подшипников промежуточного вала и переднего конца вторичного вала устанавливаются с разноразмерностью не более 0,005 мм. Муфты включения подбирают со ступицами в комплект, обеспечивая боковой зазор в шлицах 0,01-0,05 мм и легкое осевое перемещение деталей. Уход за коробкой передач. В процессе эксплуатации следует по мере необходимости производить подтяжку крепления коробки передач к картеру сцепления и удлинителя к коробке передач, а также очистку сапуна. По мере надобности (появление скрипа или затрудненного передвижения рычага переключения передач) производить смазку шаровой опоры рычага, нижнего конца и сферической шайбы тонким слоем смазки 1-13 (ГОСТ 1631615 или другой консистентной смазки.

Через 12-12,5 тыс. км пробега необходимо проверять уровень смазки в коробке передач. Нормальный уровень должен быть по нижнюю кромку маслоналивного отверстия. Через 24-25 тыс. км пробега производить смену масла в коробке передач. Для смазки коробки передач применяется масло трансмиссионное ТАП-15В (1? 38101176-71) или ТАД TV 38-101306-72). Заменитель масло' Тсп-14 *РТУ 38-1Г-3-68).

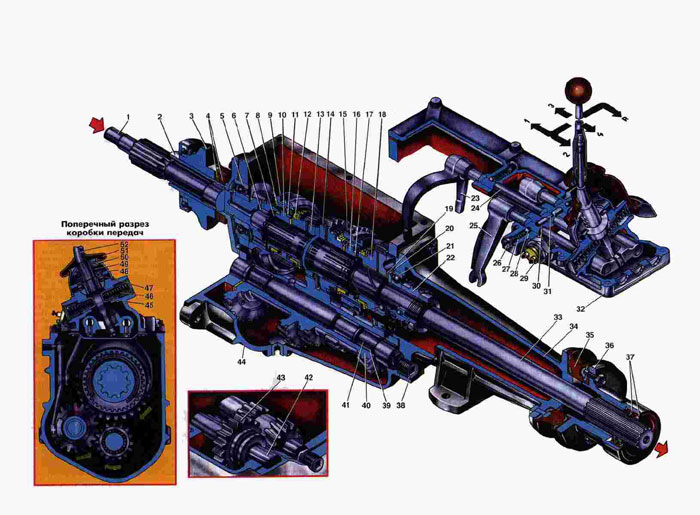

1. Первичный вал.
2. Крышка подшипника первичного вала.
3. Муфта подшипника выключения сцепления.
4. Защитное поролоновое кольцо.
5. Задний подшипник первичного вала.
6. Роликовый подшипник вторичного вала.
7. Стопорное кольцо.
8. Сухарь синхронизатора.
9. Муфта включения третьей и четвертой передач.
10. Ступица муфты.
11. Пружинное кольцо синхронизатора.
12. Блокирующее кольцо.
13. Шестерня третьей передачи.
14. Шестерня второй передачи.
15. Муфта включения первой и второй передач.
16. Ступица муфты.
17. Упорная шайба.
18. Шестерня первой передачи.
19. Регулировочная шайба.
20. Стопорное кольцо.
21. Шарикоподшипник вторичного вала.
22. Ведущая шестерня привода спидометра.
23. Вилка включения третьей и четвертой передач.
24. Шток.
25. Вилка включения заднего хода.
26. Пробка.
27. Пружина фиксатора.
28. Шарик фиксатора.
29. Включатель света заднего хода.
30. Стопорный плунжер.
31. Палец.
32. Крышка коробки передач.
33. Вторичный вал.
34. Удлинитель.
35. Соединительная муфта.
36. Фланец удлинителя.
37. Сальник.
38. Пробка.
39. Игольчатый подшипник.
40. Промежуточный вал.
41. Ось промежуточного вала.
42. Ось промежуточной шестерни заднего хода.
43. Промежуточная шестерня заднего хода.
44. Картер коробки передач.
45. Предохранитель
46. Пружина
47. Штифт
48. Колпак
49. Пружина
50. Седло.
51. Уплотнитель.
52. Рычаг переключения.
